VFD dedicado para motor de alta velocidad serie GD350-01H

El VFD dedicado de motor de alta velocidad de la serie GD350-01H es un VFD dedicado a la industria de compresores que combina los requisitos de control de motores de alta velocidad y las características de la industria de compresores, incorpora una nueva generación de tecnología de control de nueva generación y logra avances innovadores adicionales en rendimiento y funciones. La nueva plataforma de control adopta un concepto de diseño adopta un diseño modular y jerárquico, y ha sido profundamente optimizada en muchos aspectos, incluida la arquitectura de software, el algoritmo de control vectorial, el autoaprendizaje de parámetros y el algoritmo de supresión de armónicos de la rectificación, mejorando así la confiabilidad, la estabilidad, la adaptabilidad y la facilidad de uso del VFD. Continuar manteniendo las funciones dedicadas de la máquina y el diseño de la interfaz, configurar funciones de expansión enriquecidas, satisfacer las necesidades de máquinas dedicadas y soluciones diversificadas, y brindar una gama completa de soluciones.
-CA 3F 220 V (-15 %) a 240 V (+10 %): 7,5 a 185 kW
-CA 3PH 380 V (-15 %) a 440 V (+10 %): 7,5 a 500 kW
-CA 3F 520 V (-15 %) a 690 V (+10 %): 22 a 630 kW
  • Caracteristicas
  • Especificación
  • Solicitud
  • Descargar

1. Plataforma de control "Euler", accionamiento de alta velocidad, rendimiento de control de motor síncrono mejorado en más del 30%.
-Múltiples modos de control (V/F, vector, VVC) para adaptarse a diferentes tipos de cargas de motor
-Reduce la fluctuación de corriente de alta frecuencia y tiene buena estabilidad a alta velocidad.
-Frecuencia portadora 2 a 40kHz (12kHz y superior requieren personalización de SIC)
- Solución de reducción de armónicos de salida: supresión de resonancia LC + reactor de alta frecuencia
- Chip de control principal mejorado, memoria más grande y mayor potencia informática.
- Autoaprendizaje de parámetros con una sola tecla, sin necesidad de depuración de bucle y arranque con una sola tecla.

2. Diseño de función de máquina especial, solución integral con reducción de costos de más del 15 %.
- Función anti-surge: evita que el ventilador entre en la zona de sobretensión y protege el ventilador centrífugo.
-Reducción de frecuencia con reducción de voltaje y frecuencia de apagado: cuando el voltaje de la red es inestable, dentro de un rango determinado, puede evitar que el VFD se dispare y se apague.
-PT100 integrado, interfaz de entrada de presión dedicada
- Bloques de terminales enchufables para facilitar el cableado y el mantenimiento posterior
- Función STO estándar (estándar SIL2)
- Teclado LED grande estándar, compatible con panel de operación con pantalla LCD opcional, pantalla intuitiva, depuración y mantenimiento convenientes.
-Admite salida de alimentación de 24 V/1 A para alimentar pantallas táctiles, controladores, etc. (solo 7,5 kW/500 mA)

3. Expansión funcional
-Admite la expansión de dos tarjetas de expansión (IO, analógica de temperatura/presión, DP/PN y otras comunicaciones de bus)
4. Diseño de alta confiabilidad y larga vida útil, fácil de afrontar en entornos hostiles.
-Ventilador de enfriamiento con revestimiento al vacío de grado de protección IP56, mejor durabilidad, combinado con diseño de conducto de aire independiente, mejora la confiabilidad del VFD

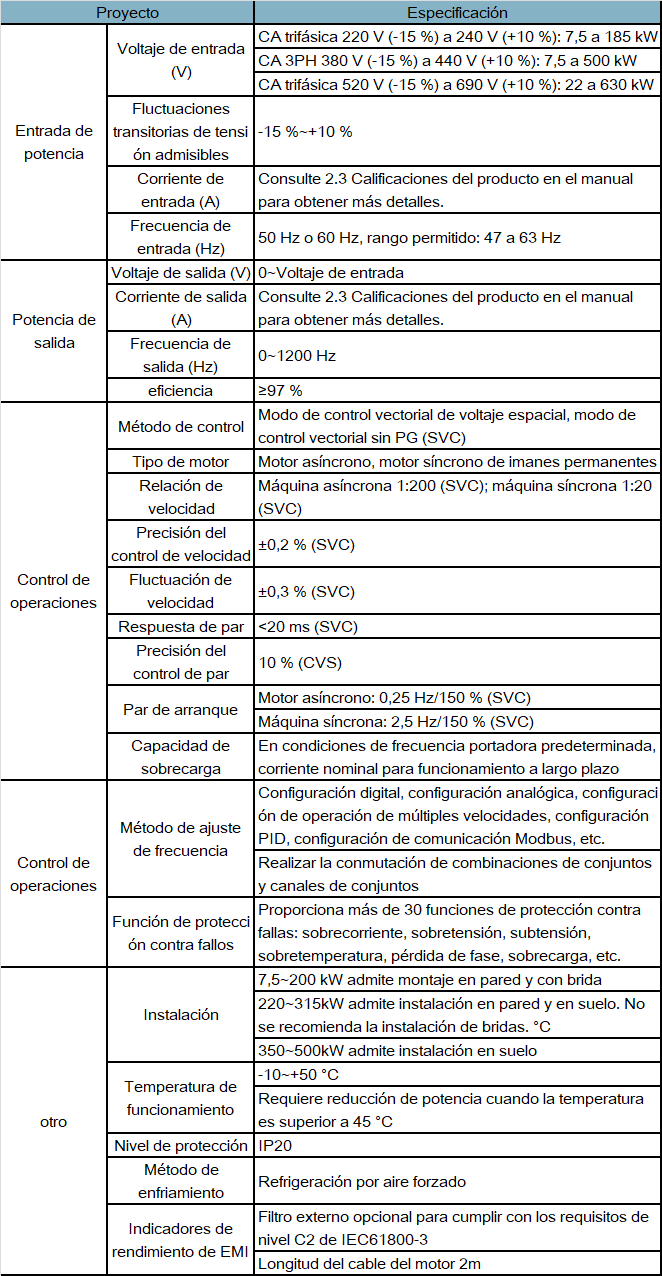

Especificaciones técnicas
