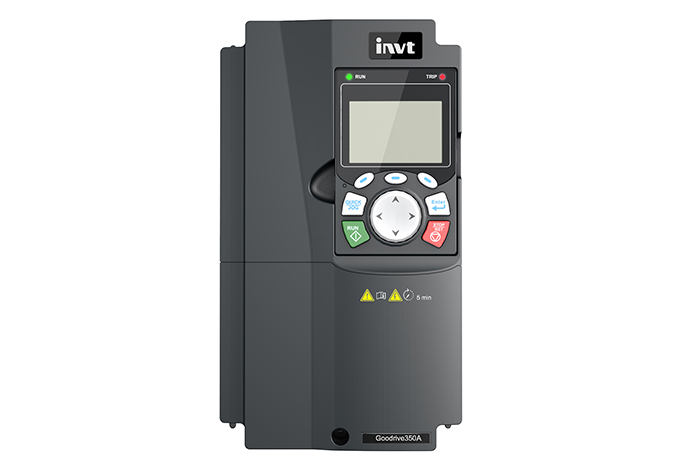

Серия GD350A-Высокопроизводительный многофункциональный преобразователь частоты

GD350A - это устройство, которое объединяет управление положением, скоростью и крутящим моментом, одновременно улучшает возможности расширения и простоту использования, стандартно оснащено вектором с открытым контуром, вектором с замкнутым контуром (с выбранной картой PG), STO, ЖК-клавиатурой и т. Д.; G/P в одном для поддержки большего количества требований к нагрузке. GD350 поддерживает мобильное приложение, удаленную работу Интернета вещей, удобную отладку и мониторинг, а также высокопроизводительный многофункциональный преобразователь частоты с функцией вторичной разработки.
Диапазон мощности: AC 3PH 380В (-15%)~440В (+ 10%) 1.5~500кВт
  • Особенности
  • Спецификация
  • Приложение
  • Скачивание

1. Высокая мощность привода, поддержка различных типов двигателей

  • Может управлять синхронными двигателями с постоянными магнитами, асинхронными двигателями и синхронными реактивными двигателями (с поддержкой специального ПО): двигателями с прямым приводом, электрошпинделями, стандартными асинхронными двигателями, синхронными реактивными двигателями и другими.

  • Поддерживает несколько алгоритмов управления: V/F, векторное управление с разомкнутым контуром и с замкнутым контуром.

2. Высокая точность и производительность управления двигателем

  • Характеристики управления скоростью и крутящим моментом: динамическое падение скорости при замкнутом контуре <0,25%, превышение скорости <5%, время отклика по моменту <5 мс.

  • Работа на низких скоростях: диапазон регулирования скорости синхронного двигателя с постоянными магнитами более 1:200; 100% крутящего момента; поддержание нулевой скорости с моментом 150%.

  • Управление синхронным реактивным двигателем (поддерживается с помощью специального ПО): поддержка векторного управления в разомкнутом (диапазон регулирования 1:100) и замкнутом контуре; динамическое распределение тока обеспечивает оптимальный векторный угол в зависимости от нагрузки и скорости.

3. Высокая адаптивность к синхронным двигателям

  • Автоматическая идентификация параметров двигателя и самонастройка контуров без необходимости в ручной отладке.

4. Универсальность G/P, гибкий выбор модели

  • GD350A поддерживает объединённую модель G/P, что облегчает складирование и повышает конкурентоспособность в условиях малой нагрузки.

5. Широкие возможности расширения и гибкая конфигурация

  • Возможность установки дополнительной платы ввода/вывода для расширения количества дискретных, аналоговых и релейных каналов.

  • Возможность установки карты питания для подачи внешнего питания 24 В — удобно при наладке на объекте.

  • Поддержка дополнительных карт связи: PROFINET, CANOPEN, PROFIBUS-DP, Ethernet/IP, Modbus TCP, EtherCAT и др.

6. Функциональная безопасность

  • Встроенная функция безопасного отключения крутящего момента (STO) уровня SIL2.

7. Поддержка контроля температуры двигателя для его эффективной защиты

  • Аналоговые входы/выходы поддерживают прямое подключение датчиков температуры PT100, PT1000, KTY84, PTC для мониторинга и защиты двигателя без необходимости в отдельном преобразователе сигнала.

8. Поддержка программирования пользователем

  • Возможность установки программируемой ПЛК-карты, поддерживающей международные языки программирования: язык команд, релейно-контактные схемы (LD), графики последовательных функций (SFC) и т.д. Объем памяти — до 16К шагов. Упрощает вторичную разработку и снижает общие затраты.

9. Энергоэффективность и экологичность

  • Поддержка управления по методу максимального тока (MTPA) для снижения потерь двигателя.

  • Режимы V/F и векторного управления поддерживают новые энергосберегающие алгоритмы, снижающие ток при лёгкой нагрузке до 30%.

  • Меньше гармоник тока (<7%), меньше тепловыделения двигателя; использование случайной ШИМ-модуляции снижает шум.

10. Расширенные возможности обновления прошивки

  • Удалённое обновление через интерфейс RS485, локальный порт или 4G-карту расширения.

  • Поддержка локального обновления с помощью USB-накопителя.

11. Простой и удобный человеко-машинный интерфейс

  • В стандартной комплектации — многофункциональная ЖК-клавиатура с эргономичным дизайном и удобным управлением.
