Частотные преобразователи INVT GD350-19 и GD600A для высокоскоростной системы штабелирующего крана на умном складе

Приближается «Двойное двенадцать», и склады по всей стране  вновь переходят в режим интенсивной  работы. Штабелеры, являясь ключевыми сполнителями на стеллажных складах, от плавности пуска/останова и точности позиционирования напрямую влияют на эффективность всей складской системы за счёт плавности пуска и останова, а также точности позиционирования. Долгое время в сфере электроприводов доминировали зарубежные бренды. Однако сегодня, благодаря стремительному развитию отечественных технологий частотного регулирования и управления, ситуация меняется. Высокопроизводительные частотные преобразователи INVT, опираясь на глубокий отраслевой опыт и многочисленные полевые испытания, обеспечивают более плавное, точное и надежное управление штабелерами, становясь «ключевой движущей силой» интеллектуальных ситем хранения.

Быстрее, стабильнее, экономичнее

Новое энергосберегающее решение INVT для штабелеров

1. Предыстория

С повышением уровня жизни населения, отрасль сантехники и кухонного оборудования ускоряет переход к цифровой интеллектуальной трансформации. Одно из предприятий по производству сантехники в провинции Гуандун создало полностью цифровой завод «Black Light », реальзовав скоординированную работу интеллектуального производства, интеллектуального хранения и интеллектуальной логистики, что значительно повысило эффективность производства и качество продукции. Традиционное хранение, основанное на ручной сортировке, характеризуется низкой эффективностью и высокой вероятностью ошибок при отгрузке, в то время как затраты на землю и рабочую силу постоянно растут. Будучь ведущим предприятием отечественной сантехнической отрасли, компания сталкивается с большим количеством глобальных заказов и крайне высокой оборачиваемостью склада; частые приемка и отгрузка продукции делает высокую пропускную способность критически важным требованием производственного процесса.

2. Применяемое оборудование

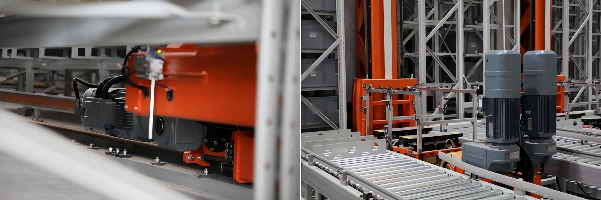

Двухстоечный высокоскоростной штабелер с двойным приводом перемещения

3. Ключевой привод

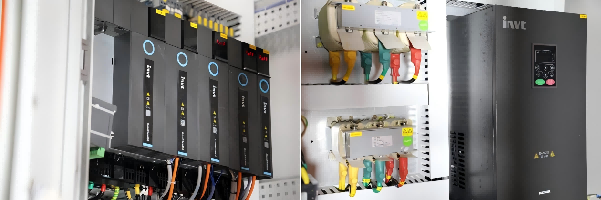

Высокопроизводительный векторный частотный преобразователь INVT GD350-19-WL, частотный преобразователь серии GD600A

4. Результаты проекта

- Точность позиционирования

Точность позиционирования вил погрузчика: ±2 мм; точность позиционирования перемещения и подъема: ±3 мм, что обеспечивает точный захват и размещение груза на высоких скоростях.

- Энергоэффективность

Благодаря использованию общей шины постоянного тока в преобразователях GD600A и модуля рекуперации энергии RBU, реализована функция рекуперации кинетической энергии. По сравнению с применением традиционных тормозных резисторов, это позволило снизить энергопотребление штабелера на 20% – 40%, значительно повысив «окупаемость» инвестиций в оборудование для пользователя.

- Стабильность

Более 20 штабелеров на площадке эксплуатируются уже около 150 дней, при этом преобразователи работают без единого сбоя.

- Функция антикачки

Стандартная функция антикачки в преобразователе значительно сокращает время раскачивания штабелера после остановки на высокой скорости, уменьшая время ожидания перед следующим циклом работы. Это позволяет достигать «высокоскоростного позиционирования», когда штабелер быстро стабилизируется в момент остановки, что значительно повышает пропускную способность склада по приемке и отгрузке. Одновременно снижается износ оборудования и продлевается срок службы штабелера.

- Превосходное управление синхронизацией крутящего момента

Более 20 штабелеров оснащены двухдвигательным приводом перемещения на высокую скорость. Реализовано управление «ведущий — ведомый» с выдачей одинакового крутящего момента. В процессе движения кривые крутящего момента ведущего и ведомого двигателей практически совпадают, что свидетельствует о высокой оперативности синхронизации. При жёском соединении ведущий и ведомый двигатели  автоматически достигают сбалансированной, одинаковой линейной скорость, что приводит к снижению механических напряжений,повешению плавности хода, увеличению срока службы оборудования и лучшей адаптации к условиям окружающей среды.

- Безопасность

Стандартное оснащение функциями безопасного отключения крутящего момента (STO), программными концевыми выключателями, контролем отклонения положения и другими многоуровневыми мерами защиты для резервирования, снижения вероятности повреждения оборудования и повышения надежности.

- Обслуживание

В сочетании с решениями на базе Интернета вещей и искусственного интеллекта обеспечивается прогрозное обслуживание а также удаленная диагностика/настройка, что снижает затраты на послепродажное обслуживание.

Решение INVT для двухдвигательных штабелеровИнтеллектуальный выбор для локализации логистических складов

01 Снижение совокупной стоимости владения оборудованием

Высокая производительность преобразователей INVT ломает давнюю монополию импортных брендов, значительно снижая инвестиционные затраты на интеллектуальные складские системы заводов и логистических центров.

02 Стабильная работа

Точность позиционирования ≤ ±3 мм, рабочая скорость до 240 м/мин, ускорение до 2 м/с²; функция антикачки без задержек обеспечивает быструю и стабильную работу механизма перемещения, способствуя более высокой, быстрой и стабильной работе штабелера.

03 Снижение энергопотребления, повышение окупаемости

Конфигурация «преобразователь GD600A с общей шиной постоянного тока + модуль рекуперации энергии RBU100H + высокоэффективный синхронный двигатель с постоянными магнитами» позволяет достичь энергосбережения 25% – 35%, снижая энергопотребление предприятия и повышая окупаемость оборудования для пользователя. Например: штабелер с суммарной мощностью двигателей 65 кВт, при работе 10 часов в день, 300 дней в году, коэффициенте нагрузки двигателя 50% и уровне рекуперации энергии 25%, может сэкономить около 24 000 кВт·ч электроэнергии в год. При средней цене на электроэнергию в Гуандуне 0,6 юаня/кВт·ч, экономия составит 14 000 юаней.

04 Качественный сервис

Сервисная сеть охватывает более 100 стран и регионов мира, круглосуточная служба поддержки 7/24 гарантирует прибытие специалиста на место для решения проблемы в течение 24 часов в Китай.

05 Импортозамещение

Реализовано импортозамещение частотных преобразователей в применении к штабелерам, предоставляя пользователям больше выбора и устраняя зависимость от сроков поставки и доступности импортной продукции.

С момента первого применения на штабелере в 2017 году, решения INVT уже внедрены на многих объектах. Мы предлагаем комплексные решения для штабелеров в логистической и складской отрасли, применимые для штабелеров, работающих с контейнерами и паллетами, и удовлетворяющие индивидуальным требованиям различных отраслей (порты, производство литиевых батарей, химическая промышленность, автомобилестроение, сантехника, зернопереработка). Инновационные технологии для эффективного хранения — делаем интеллектуальную логистику доступной!
