Aplicación de la máquina intergrada de la serie GD300-39 de INVT en elevadores de construcción

1. Prefacio

Con el desarrollo continuo de la industria de la construcción en China y el mejoramiento del nivel de mecanización de la construcción, los requisitos de fabricación del elevador de construcción y el nivel técnico de la máquina intergrada son cada vez más altos; Sus condiciones de operación afectan directamente el progreso de la construcción. El ascensor de construcción tradicional generalmente usa el contactor: control de relé, arranque directo y frenado forzado de freno mecánico, y el gran impacto del freno ha afectado en gran medida la vida útil de la estructura mecánica.

El elevador adopta una velocidad de frecuencia variable para resolver los problemas anteriores, lo que ha mejorado en gran medida la función y la seguridad del elevador de construcción.

2. Estructura del ascensor

Los componentes principales del elevador de construcción son los siguientes: bastidor de riel, jaula, sistema de transmisión, bastidor montado en la pared, cerca del chasis, sistemas eléctricos, dispositivos de protección de seguridad, dispositivos de suministro de energía por cable.

El elevador de construcción ordinario tiene una comodidad pobre debido a la adopción del arranque directo y la parada de la frecuencia industrial. Para mejorar la comodidad de arranque y parada, algunos fabricantes instalan el variador de frecuencia en la escalera de construcción, y el sistema adopta un modo de control de contactor - relé + variador de frecuencia, pero el variador de frecuencia solo se usa  básicamente para el control de velocidad. Y el dispositivo puede equiparse con un módulo de control PLC y un dispositivo de nivelación y llamada de piso. El elevador de construcción instalado con dispositivo de nivelación se puede controlar mejor y se detiene con mayor precisión en el piso requerido; El dispositivo de llamada para instalar el piso es conveniente para la circulación y gestión de la información.

El sistema eléctrico presentado en este documento es la conversión de frecuencia y la velocidad de ajuste de la máquina de elevación de construcción intergrada. El procesamiento lógico de señal integrado interno del variador de frecuencia tiene una capacidad de expansión rica mientras reemplaza el PLC, que ha combinado estrechamente la frecuencia variable, sistema de regulación de velocidad y control de contactores.

3. Composición del sistema de control de velocidad de la máquina intergrada

El sistema de control intergral de velocidad de la máquina integra control de lógica de señal, control de variador de frecuencia, control de contactor, unidad de freno, protección contra sobrecarga y circuito de freno juntos, que puede realizar la función de protección de control del gabinete de control del elevador con un volumen menor, menor costo, mejor función y potencia más fuerte.

4. Situación del equipo en el sitio

El mecanismo de accionamiento de la escalera de construcción en el sitio es el sistema de accionamiento de engranaje helicoidal de 3 motores.El equipo específico es el siguiente:

Motor: 3 motores en Sanshang YZZ132M-4, Jiangsu. Cada potencia nominal es de 11KW, la corriente nominal es de 24A, el voltaje es de 380V, la velocidad de rotación es de 1390 r / min.

Reductor: 3 Jiangsu Sanshang, el modelo LPJ-287, cada potencia nominal es de 11-15KW, la relación de reducción es de 16: 1, tipo gusano.

Freno: 3 Jiangsu Sanshang, modelo MZZ2-1.5 / 175, el voltaje nominal es de 195Vdc, la corriente es de 1.1A, el grado de aislamiento es F y el par de frenado es 175N.

Configuración modelo intergral: GD300-39-037-4, la potencia nominal del variador de frecuencia es de 37KW, la corriente de salida nominal es de75A.

Demanda del cliente: conmutación directa positiva y negativa, capacidad de sobrecarga.

Imagen en el sitio:

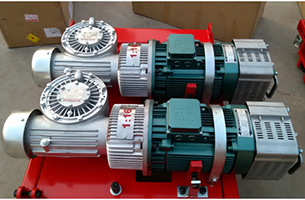

Mecanismo de transmisión

5. Depuración del sistema intergral

5.1 Depuración del sistema de control de velocidad de frecuencia variable
Después de asegurarse de que el lazo principal y los terminales IO del lazo de control estén cableados correctamente, el sistema comienza a encender la depuración.
Primer paso: Restaurar los valores de liberación, establecer los parámetros del motor;
Segundo paso: la calibración de la función de pesaje;
Tercer paso: prueba de carga ligera en ejecución;
Cuarto paso: sobrecarga, seguridad y otras pruebas.

5.2 Resultados de depuración en el sitio

Load 2T 50 Hz forma de onda actual ascendente

Pruebe repetidamente la rotación positiva y negativa y la conmutación directa, buena comodidad de conmutación, sin sensación de caída.

6. Características del sistema de conversión de frecuencia de máquina intergral

(1) diseño de protección personalizado
El diseño de protección personalizado para las características de la aplicación de elevadores de construcción, asegura el funcionamiento confiable de los equipos en espacios exteriores de alta temperatura, humedad y polvo.

(2) Instalación flexible
Con un diseño de estructura plana, pared de soporte e instalación empotrada, la instalación empotrada no ocupa un espacio en la jaula con un espacio de uso más eficiente de la jaula;

(3) Mantenimiento conveniente
Adoptando el concepto de diseño modular, la parte eléctrica y la del variador de frecuencia están distribuidas respectivamente, optimizan la distribución de los componentes eléctricos, simplificando los procedimientos de mantenimiento; Ventilador push-pull, se asegura de que el mantenimiento positivo del ventilador, reduce las tasas de falla del producto;

(4) Potente función de terminal
a) Todas las señales de control maestro, las señales de protección limitada se configuran con el terminal independiente y establecen un indicador de señal correspondiente, que puede determinar rápidamente la ubicación de la falla y reducir la carga de trabajo de mantenimiento.
b) El terminal de entrada / salida adopta un diseño de redundancia; el terminal se puede reemplazar directamente cuando está dañado con alta eficiencia de mantenimiento, bajos costos de mantenimiento.
c) Proporciona el conector de alimentación de AC de 220V, que se puede usar directamente para enjaular equipos eléctricos de energía para cumplir con el ventilador de la jaula, la iluminación y otros requisitos de alimentación.
d) Los terminales son desmontables.
e) Parada de emergencia de hardware
El circuito de control lógico adopta un diseño de enclavamiento de hardware y software, las emergencias se realizan directamente mediante la protección de hardware, cumpliendo los requisitos relativos de GB 26557-2011 "personal y material de elevación de construcción con una jaula orientada verticalmente", apagado confiable y seguro.
f) Sistema de bloqueo de doble freno
El sistema de frenos adopta el modo de enclavamiento de doble relé + doble contactor con puntos de contacto auxiliares en serie. Cuando se produce la adhesión del contactor, es posible cortar de manera confiable la fuente de energía del freno e implementar el tiempo de inactividad.

(5) Control lógico de bajo voltaje
La adopción de todo el esquema de control lógico de voltaje bajo de CC puede mejorar efectivamente la seguridad del sistema operativo y aislar la electricidad fuerte y débil con una mejor confiabilidad del sistema.

(6) Respuesta de bajo voltaje
El esquema de respuesta de bajo voltaje se aplica en el entorno de la red eléctrica del sitio de construcción, asegura el suministro de energía del sistema de control que cumple con los requisitos de la acción del contactor y la operación segura y estable del equipo.

(7) Fase especial - falta de función de protección
Adoptando una fase dual, sin protección de hardware y software, cumpliendo con los requisitos industriales de GB 26557-2011 "personal y material de elevación de construcción con una jaula orientada verticalmente". Optimícelo de acuerdo con las características de la industria, evite efectivamente el apagado del circuito de control , reduzca la parada de emergencia y garantice seguridad y comodidad al mismo tiempo.

(8) Actualización de baja carga y velocidad
Actualización de la velocidad de funcionamiento a baja carga, mejorando en gran medida la eficiencia de trabajo del dispositivo.

7. Conclusión

Verificado por la prueba en el sitio, las instalaciones de protección de seguridad del sistema de control son sólidas y fáciles de probar, sin impacto y disminución cuando el elevador arranca y se detiene, con un funcionamiento constante. La aplicación del sistema de variador de frecuencia intergral ha reducido el impacto en el reductor, el acoplamiento y otros dispositivos mecánicos y la red eléctrica, lo cual es conveniente para el mantenimiento del sistema y ha mejorado la eficiencia de trabajo, ha ganado la reorganización de los clientes.
