Suministro de agua a presión constante - Variador de frecuencia de la serie Goodrive200A de INVT

Resumen:En comparación con el tanque de agua tradicional y el suministro de agua por una torre de agua, el suministro de agua a presión constante y frecuencia variable tiene muchas ventajas, como el ahorro de energía, sin contaminación de los recursos hídricos, etc. En este documento, tomaremos como ejemplo el suministro de agua a presión constante mediante bombas accionadas por un variador de frecuencia de la serie Goodrive200A en una fábrica de suministro de agua, para ilustrar los detalles de la aplicación del variador de frecuencia de la serie Goodrive200A de INVT en el suministro de agua a presión constante.

Palabras clave: Goodrive200A, Bomba de agua, Suministro de agua a presión constante, Bombas accionadas por un variador de frecuencia de la serie Goodrive200A

I. Introducción

El sistema de control automático de suministro de agua funciona mientras el equipo detecta el cambio de presión causado por el cambio en el consumo de agua de la red de suministro de agua a través de un sensor de presión de alta sensibilidad instalado en la red de suministro de agua, que puede transmitir constantemente señales de cambio al variador de frecuencia. El variador de frecuencia enviará una señal para cambiar la frecuencia después de comparar el resultado calculado por la microcomputadora y el valor de presión de ajuste.

El controlador puede cambiar la velocidad de rotación y decidir el uso de la cantidad de bomba de agua. Puede ajustar automáticamente el volumen de suministro de agua en pico y valle para garantizar que la presión de la red de suministro de agua sea constante para satisfacer la demanda de agua de los usuarios.

II. Requisitos de control

Este documento ilustrará la demanda de control del variador de frecuencia de la serie  Goodrive200A de INVT aplicado en una fábrica de suministro de agua a presión constante. Esto se muestra en la figura   2. Y las solicitudes de control específicas son las siguientes:

● El sistema requiere 2 variadores de frecuencia de 4kw para controlar la bomba para lograr un suministro de agua a presión constante, que un variador de frecuencia puede controlar hasta tres bombas. Las solicitudes al variador de frecuencia son las siguientes:

a) El control PID puede lograr una presión constante de suministro de agua.
b) Un variador de frecuencia puede conducir de 2 a 3 bombas. De esta manera, se puede reducir la inversión de equipo y se puede lograr el cambio automático entre la bomba de frecuencia variable y la bomba de frecuencia de potencia.
c) La función sincrética G / P es flexible para que cambien las diferentes cargas.
d) Fuerte capacidad de sobrecarga y operación estable.
e) Instalación compacta y fácil.

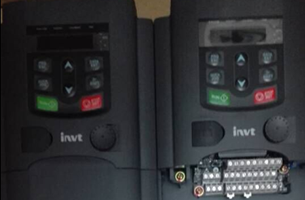

Figura 2 la demanda de control del variador de frecuencia de la serie Goodrive200A  de INVT

III.Introducción al inversor de la serie GD200A de INVT

Basado en el sistema de control DSP, los variadores de frecuencia de la serie Goodrive200A aplican la tecnología de control vectorial V / f y varias protecciones para controlar motores asíncronos de una manera excelente. El diseño del conducto de aire, la configuración del hardware y el software han mejorado en gran medida para una mejor usabilidad y adaptabilidad del entorno. Su calidad confiable fue certificada por TÜV SÜD, brindando una fuerte garantía para el uso de nuestros clientes.

A. Características tecnológicas:

1.Modo de configuración de frecuencia: configuración digital, configuración analógica, configuración de frecuencia de pulso, configuración de comunicación en serie, velocidad de múltiples pasos y configuración de PLC simple, configuración de PID, etc., que puede cambiar las combinaciones y modos de configuración.
2.Se puede completar el autoestudio de los parámetros del motor en estado rotativo o estático. Es fácil de depurar y operar. Proporcionan mayor precisión de control y velocidad de respuesta.
3.Rendimiento del control vectorial V / F.
4.La función de suministro de agua fácil puede hacer 3 bombas accionadas por un variador de frecuencia para controlar el suministro de agua a una presión constante.
5.El buen voltaje y la función de control de corriente pueden reducir efectivamente la frecuencia de protección del variador de frecuencia.
6.Proporciona una variedad de métodos de frenado para realizar una parada rápida.
7.Un punto de sobrecalentamiento más alto de la máquina es más adecuado para la industria textil en entornos de alta temperatura.
8.La función de reinicio de seguimiento de velocidad puede lograr un arranque suave y sin impacto del motor giratorio.
9.Función de ajuste automático de voltaje. Puede mantener automáticamente el voltaje de salida constante cuando cambia el voltaje de la red.
10.El sistema de variador de frecuencia es de protección múltiple para sobrecorriente, sobrevoltaje, escasez de voltaje, sobre temperatura, pérdida de fase y sobrecarga.

IV. Sistema de cableado y depuración

El sistema está configurado con parámetros tecnológicos sencillos, que pueden monitorear en tiempo real y registrar la presión del sitio web oficial para su posterior análisis de datos. Hay dos variadores de frecuencia y cada uno de ellos puede controlar 3 bombas para suministrar agua en un estado constante.

A. Hay varias características tecnológicas al depurar:

Primero, confirma la fuente de retroalimentación y usa PID para controlar el recorrido en circuito cerrado.

Segundo, ajusta el parámetro de PID para hacer pequeñas fluctuaciones en la presión de la red de tuberías.

En tercer lugar, configura el parámetro de cambio de bombas para cambiar de manera precisa, oportuna y normal.

● Parámetro del variador de frecuencia de entrada, canal de entrada de frecuencia y tiempo de aceleración o desaceleración.
● Señal de fuente de retroalimentación, observa su alcance de medición por parámetro y corriege correctamente el parámetro en el grupo P05.
● El funcionamiento de la bomba individual controla la presión constante y ajusta los parámetros de PID, lo que hace que el variador de frecuencia sea rápido y estable en el valor establecido.
● Configura los parámetros de la función de conmutación de bombas para cumplir con los requisitos del proceso.
● Observar la estabilidad del sistema durante mucho tiempo.

B. Configuración de parámetros del variador de frecuencia

Una parte de los parámetros clave del variador de frecuencia se muestran en la tabla 1.

Tabla 1: Tabla de configuración de parámetros de la serie GD200A

El sistema de variador de frecuencia tiene una función de protección múltiple y salida de falla para cortocircuito, sobrecarga, sobrevoltaje, pérdida de fase y pérdida de velocidad, etc., para garantizar de manera efectiva la operación segura y el sistema eficiente.

V. Conclusión

La aplicación de la tecnología de control de frecuencia variable en el campo del suministro de líquido a presión constante y el aumento del módulo de control especial proporciona al mercado un programa optimizado de suministro de agua a presión constante. Este sistema especial de control automático del suministro de agua del ensamblaje del variador de frecuencia tiene las características de baja inversión, un alto grado de automatización y una función de protección completa. El variador de frecuencia es confiable, fácil de operar, ahorra agua y energía, especialmente sin contaminación secundaria a la calidad del agua, que es de excelente función y bajo costo.

Referencia:

[1] "Folletos de productos del variador de frecuencia de la serie Goodrive 200A" Shenzhen INVT Electric Co., Ltd.
