Maquina para fabricar papel - Variador de frecuencia de la serie GD800 de INVT

Resumen: Con la tendencia actual de desarrollo global, la industria de fabricación de papel comenzó a prestar más atención a los problemas de conservación de energía y protección del medio ambiente. En los campos de la industria de fabricación de papel, el requisito de tecnología de proceso es muy alto. Por ejemplo, la línea de productos debe seguir funcionando 7 * 24 horas y nunca dejar de funcionar, excepto el mantenimiento. Para cumplir con este requisito, debemos asegurarnos de que el sistema de conducción pueda funcionar de manera estable y continua. Este artículo presentará el variador de frecuencia INVT de 4 cuadrantes de variadores de frecuencia de la serie Goodrive800 que se utiliza en la máquina de fabricación de papel.

Palabras clave: Goodrive800, multi-drive, 4 cuadrantes, industria del papel.

1. Introducción

En algunas fábricas de fabricación de papel, la línea de productos aún adopta motores de CC. Los comentarios de los usos finales nos muestran las siguientes desventajas del motor DC:

(1) Mantenimiento difícil
(2)Mala confiabilidad
(3)Con escobilla de carbón
(4)Altos costos de producción

Ventajas del motor de AC:

(1) Estructura simple
(2)Bajo costo
(3)Alta estabilidad
(4)Control de velocidad de alta precisión

En la industria del papel actual, la nueva línea de productos adopta un motor inductor de AC. Con el desarrollo de controladores de AC, la eficiencia y el rendimiento de trabajo mejoran cada vez más.

2. Solución para máquina de fabricación de papel

Incluye 2 partes, extremo húmedo y parte seca. La solución a multi-drivede la serie Goodrive800 de INVT es adecuada para este tipo de línea de productos. El rectificador suministra energía del bus de CC y transfiere la energía regenerativa a la red de AC. Cada unidad inversora acciona el motor inductor respectivo. Todas las unidades de rectificador e inversor se comunican con el sistema DCS mediante el protocolo Profibus.DP y también adoptan el protocolo Ethernet para monitorear todo el sistema.

3. Sistema de conducción de la serie Goodrive800 de INVT

Los productos de la serie Goodrive800 están desarrollados para un mercado de aplicaciones sofisticado que necesita una alta capacidad de sobrecarga, alta confiabilidad y operaciones continuas. Su corriente nominal está especialmente diseñada para varias aplicaciones de carga pesada.

La siguiente es la característica Goodrive800

(1) Diseño modular, completo y compacto
(2) admite 2 cuadrantes / 4 cuadrantes
(3) Amplio ámbito de potencia
(4) Función de protección de seguridad STO, SS1, SLS, SBC
(5) Protección de fusible lateral de CC
(6) Detección de temperatura del motor
(7) Fuente de alimentación de doble circuito para fuente de control, fuente de alimentación externa
(8) Ahorrar costos de instalación y mantenimiento
(9) Configuración flexible del sistema, comunicación por fibra óptica, comunicación a larga distancia
(10) Comunicaciones potentes: Modbus / Profibus / CAN / EtherNet / Device Net
(11) Protecciones múltiples: sobrevoltaje / sobrecorriente / sobrecalentamiento

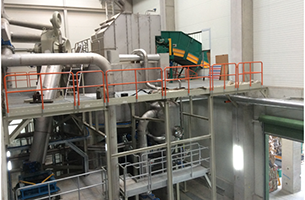

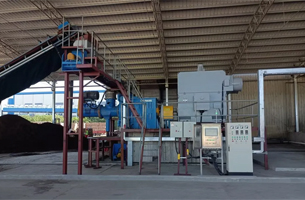

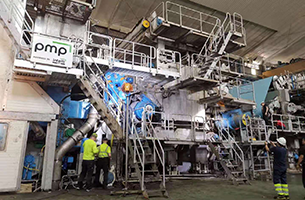

4. Controlador y máquina de fabricación de papel de la serie Goodrive800 en el sitio del cliente

5.Conclusión

Confiando en la excelente función del sistema de conducción múltiple de la serie Goodrive800 para la máquina de fabricación de papel, los clientes redujeron el costo de mantenimiento y la calidad del producto de papel es mejor y uniforme. Comprobado por el tacómetro, la velocidad es estable y el costo de electricidad se reduce después de adoptar el variador de frecuencia de 4 quandrantes de la serie Goodrive800.

Referencia:

[1] Manual de operación de la serie Goodrive800 de Shenzhen INVT Electric Co., Ltd
