Caja de bomba de agua fotovoltaica - variador de frecuencia solar de la serie BPD de INVT

Tiempo de liberación：2020-04-03

Cantidad de clics： 3602

Resumen: Con el desarrollo de la industria fotovoltaica, la eficiencia de trabajo del panel fotovoltaico se vuelve más alta. Se benefició del desarrollo de los dispositivos de control electrónico, la función de los controladores y controladores es más confiable. En algunas aplicaciones, las personas necesitan que la bomba funcione día y noche para aumentar la eficiencia. Si adopta el inversor solar general, las personas deben agregar los dispositivos de control periféricos para finalizar el circuito del interruptor, hacer la entrada de energía de la red PV a la red de AC. Hará que todo el sistema sea más complejo. Y sobre el inversor solar general, necesita el alto voltaje de entrada PV, para confirmar que el voltaje de salida del controlador cumple con el voltaje nominal de la bomba de agua. Este artículo presentará un nuevo producto inversor solar serie iMars BPD. Este producto proporcionará una solución segura y completa.

Palabras clave: BPD, fotovoltaica, MPPT, bomba de agua fotovoltaica

1.Introducción

Recibió la información de retroalimentación del mercado solar y los usuarios finales, el precio del panel solar es muy caro, nos dieron la sugerencia:

● Reduce la cantidad de paneles fotovoltaicos
Porque el inversor solar general necesita un alto voltaje de entrada de CC.

● Apoyar bomba monofásica.
Para la bomba de agua civil, muchos motores son monofásicos, pero el variador de frecuencia solar en el mercado no admite monofásico, solo admite trifásico.

● Soportar entrada de canal AC / DC juntos.
En la noche, no hay energía de entrada de PV, la bomba se detendrá.

● Instalado en el exterior directamente
La protección general de entrada del variador de frecuencia solar es IP20, debe instalarse en el armario de control.

Para cumplir con los requisitos de los usuarios finales y resolver las desventajas del inversor solar en el mercado, INVT desarrolló un nuevo producto de la serie BPD, que pertenece al producto iMars. El variador de frecuencia solar de la serie BPD tiene una apariencia moderna y una excelente función. Resuelve los problemas que los usuarios mencionaron.

2.Ventajas de la serie BPD de INVT

● Adecuado para bombas de agua monofásicas y trifásicas de 220V CA.
● Controlador MPPT incorporado y excelente algoritmo MPPT para varios paneles fotovoltaicos.
● Clase de protección IP65 de alta entrada, cumple con diversos entornos exteriores hostiles y puede instalarse directamente en el exterior.
● Admitir condensador incorporado y bomba sumergible de condensador externo y bomba de superficie.
● Piezas de circuito de refuerzo incorporadas para reducir el voltaje de trabajo FV a CC 80 ~ 120V, ahorrar el costo del panel solar y mejorar la eficiencia de trabajo.
● Admitir la entrada de PV y la entrada de la red de CA juntas, realizar la función de conmutación automáticamente, sin intervención humana.
● Incluir la lógica de control del nivel de agua, evitar el estado de funcionamiento en seco y agregar protección completa contra el agua.
● Control inteligente digital, ajuste flexible y ajuste del ámbito de velocidad de funcionamiento.
● Comienzar suavemente para reducir el pico de voltaje al motor.
● Proporcionear protección contra rayos, sobrevoltaje, sobrecorriente, sobrecalentamiento, etc.
● filtro C3 incorporado, logrando un funcionamiento confiable, automático y desatendido
● Un variador de frecuencia de bomba puede equiparse con múltiples motores, admite control vectorial.
● El bajo voltaje de inicio y el amplio ámbito de voltaje de entrada brindan más posibilidades para aceptar la configuración de múltiples cadenas PV y los diferentes tipos de módulos fotovoltaicos.
● El control inteligente digital puede ajustar y configurar de manera flexible el ámbito de velocidad de la bomba. Además de la función de arranque suave, también puede proporcionar protección contra rayos, sobrevoltaje, sobrecorriente, función de protección contra sobrecarga

3.Fotovoltaico

Fotovoltaica (PV) es el nombre de un método para convertir la energía solar en electricidad de corriente continua utilizando materiales semiconductores que exhiben el efecto fotovoltaico. Un sistema fotovoltaico emplea paneles solares compuestos por varias células solares para suministrar energía solar utilizable. El proceso es de naturaleza física y química, ya que el primer paso implica el efecto fotoeléctrico a partir del cual tiene lugar un segundo proceso electroquímico que involucra átomos cristalizados que se ionizan en serie, generando una corriente eléctrica.

Figura 1: Principio del panel solar

4.Comisión de BPD

Figura 2: Diagrama de cableado de BPD

a.Conecta de acuerdo con el diagrama y verifica nuevamente.
● Configura P00.18 = 1 y restaure la configuración de fábrica.
● Ajusta P02.00 a 0 (motor trifásico) o 1 (motor monofásico)
● Es necesario configurar P04.34 = 0x01 si se quitan los condensadores del motor monofásico.
● Ajusta el P02.01 ~ P02.05 de acuerdo con la placa de identificación de la bomba.
● Si extrae el condensador, el P02.04 necesita configurar 200V.
● Configura P15.29 = 0 y presiona la tecla Run, para verificar el flujo de agua.
● Si la frecuencia de funcionamiento del flujo de agua es baja, tal vez se invierte la dirección de funcionamiento, debe configurar P00.13 = 1 o cambiar el cableado del motor.
● La dirección de funcionamiento del condensador desmontado del motor monofásico solo se puede cambiar configurando P04.34.

b.Ajuste de flujo de agua (P15.06~P15.10)
● Los parámetros PI se utilizan para ajustar la velocidad de respuesta.
● Mayor valor, respuesta rápida, más fluctuante.
● Valor más bajo, respuesta lenta, más estable.

c. Depuración de MPPT
● P15.25: Configuración del valor inicial de Vref. Vref = Vdc _bus - P15.25.
● P15.26: Auto-set Vmppt límite superior y límite inferior de tiempo.
Ámbito: 0,0~10,0s. (Recomendar: 1~3,0s)
P15.23=Vdc_bus-P15.27; P15.24=Vdc_bus+P15.27.

d.Ajuste de tiempo de falla y retraso
● Bajo protección de carga: P15.16 ~ P15.19
● Protección de luz débil: P15.20 ~ P15.21

Figura 3: Diagrama de flujo de depuración

5.Conclusión

Debido a que el BPD integra muchas características, como reducir el voltaje de entrada FV, cambiar el canal de entrada de energía entre CC y AC, IP65 de alta clase IP, etc.. Los usuarios finales ya no necesitan mantener el variador de frecuencia solar configurando los parámetros por primera vez. Después de la puesta del sol, la luz será débil, BPD puede detectar que el voltaje PV es menor que el punto de ajuste, cambiará el canal de entrada de energía de PV a la red de AC automáticamente. levantarse en la mañana.

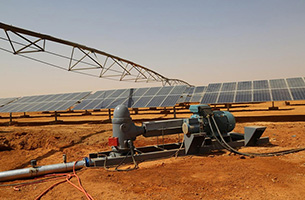

6.Aplicación en sitio

Bomba: 1.5kW / 220V / 50Hz / 6.2A / 2750rpm
Vriador de frecuencia: BPD1K5TN (AC)
Panel de energía solar: POLO 300W / PC 6 PCS (6 en serie)
Potencia de AC: monofásica 220V AC, 50Hz.
Dirección: Bangkok, Tailandia.
