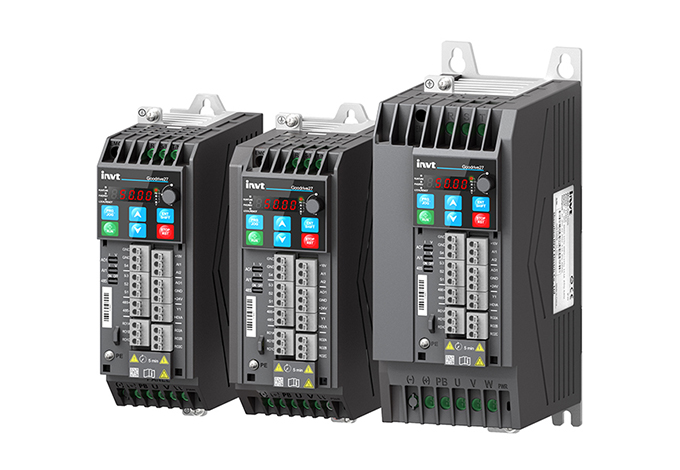

GD27 콤팩트 인버터

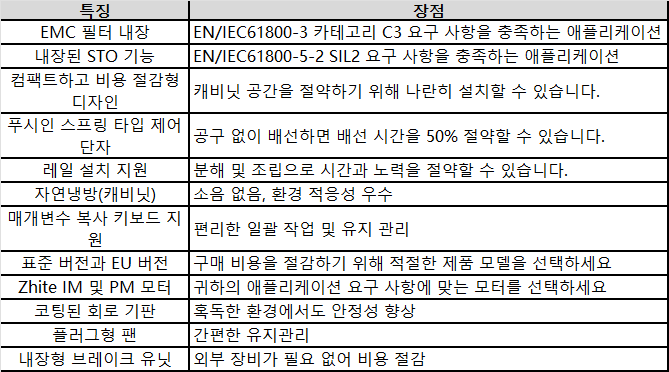

EMC 필터 내장 1)

EN/IEC   61800-3 C3 클래스 요구 사항을 충족하는 응용

STO 기능 내장1)

EN/IEC61800-5-2 SIL2 등급 요건 충족 적용

촘촘한 서적형 디자인

나란히 설치 가능하여 수납공간 절약

PUSH-IN 압스프링식 제어단자

공구 배선 없이 배선 시간 50% 절감

레일 부착 지원 2)

분해 조립하는 데 시간과 힘을 절약합니다.

자연냉각(A박스)

무소음 환경 적응성 우수

파라메타 복사 키보드 지원

편리한 대량화 운영 및 유지 관리

스탠다드 에디션 EU 에디션 두 가지 모델

적합한 제품 모델을 선택하여, 구매 원가를 절감합니다.

IM 및 PM 모터 지원

응용 수요에 맞는 모터를 선택합니다

코팅회로기판

열악한 환경에서의 신뢰성 향상

플러그 선풍기

유지보수가 용이함

브레이크 유닛 내장

아웃소싱 불필요, 원가절감

입력 전압

AC 1PH 200V ~ 240V

AC 3PH 200V ~ 240V

AC 3PH 380V ~ 480V

과적 능력

150%/60s，180%/10s

방호 등급

IP20

환경 조건

-10~50℃

해발

1000m 이하, 1000-2000m 상승 시 100m마다 용량 1% 감소
  EU 기종 내장 C3 필터 C3 등급 충족 (4kHz/10m)
  안전토크정지(STO) EN/IEC 61800-5-2:SIL2 설계 충족
  공간 전압 벡터 제어 모드(V/F), PG 벡터 제어 모드(SVC) 없음

EMC

1000m 이하, 1000-2000m 상승 시 100m마다 용량 1% 감소
  EU 기종 내장 C3 필터 C3 등급 충족 (4kHz/10m)
  안전토크정지(STO) EN/IEC 61800-5-2:SIL3 설계 충족
  공간 전압 벡터 제어 모드(V/F), PG 벡터 제어 모드(SVC) 없음

안전기술

1000m 이하, 1000-2000m 상승 시 100m마다 용량 1% 감소
  EU 기종 내장 C3 필터 C3 등급 충족 (4kHz/10m)
  안전토크정지(STO) EN/IEC 61800-5-2:SIL2 설계 충족
  공간 전압 벡터 제어 모드(V/F), PG 벡터 제어 모드(SVC) 없음

모터 제어

1000m 이하, 1000-2000m 상승 시 100m마다 용량 1% 감소
  EU 기종 내장 C3 필터 C3 등급 충족 (4kHz/10m)
  안전토크정지(STO) EN/IEC 61800-5-2:SIL2 설계 충족
  공간 전압 벡터 제어 모드(V/F), PG 벡터 제어 모드(SVC) 없음

모터 종류

비동기 모터영구자석 동기전동기

외부 전원

10V, 최대 출력 50mA; 24V, 최대 출력 100mA;

아날로그 입력

AI1: 0~10V/0~20mA; AI2: 0~10V

아날로그 출력

AO1: 0~10V/0~20mA

숫자입력

4채널 일반입력(NPN만 지원), 최대주파수 1kHz;
  1채널 고속 입력, 최대 주파수 50KHz;

디지털 출력

1채널Y단자 개방 콜렉터 출력

릴레이 출력

2 릴레이 출력(3A/AC250V,   1A/DC30V)
  비고: EU 기종은 계전기+STO 기능 단자 한 세트이다.

통신

내장 485 모드버스 프로토콜

인증

 CE 인증 요구 사항 충족
