Особенности продукции:

1. Отличное управление приводом
* Поддержка безсенсорного векторного управления и управления синхронным двигателем с постоянными магнитами;
* полный ассортимент встроенных тормозных блоков;
* встроенная связь Modbus, мгновенное отключение без останова;
* Поддержка многоступенчатой скорости и простого управления ПЛК;
* Модель EU имеет встроенные фильтры STO и EMC.

2. Простой и простой в использовании
* Простой и удобный интерфейс работы, простая структура параметров, загрузка копии параметров одним щелчком мыши, отладка становится проще;
* Продукция компактна по размеру, клеммы силовой линии не имеют крышки, что делает установку на месте более легкой и быстрой.

3. Стабильность и надежность
* Благодаря инновационной конструкции независимого воздуховода и стандартной плате с покрытием, предотвращается попадание пыли и масла в преобразователь частоты, полностью защищены электронные компоненты на плате печатной платы, обеспечивается более длительный срок службы и надежность продукта.

4. Экономия времени и повышение эффективности
* преобразователь частоты GD27 может быть установлен рядом, что экономит пространство шкафа;
* PUSH-IN нажимная клемма управления, более быстрое соединение без инструментов;
* Поддержка нескольких версий, клиенты гибко выбирают подходящие продукты по мере необходимости, снижая затраты на покупку.

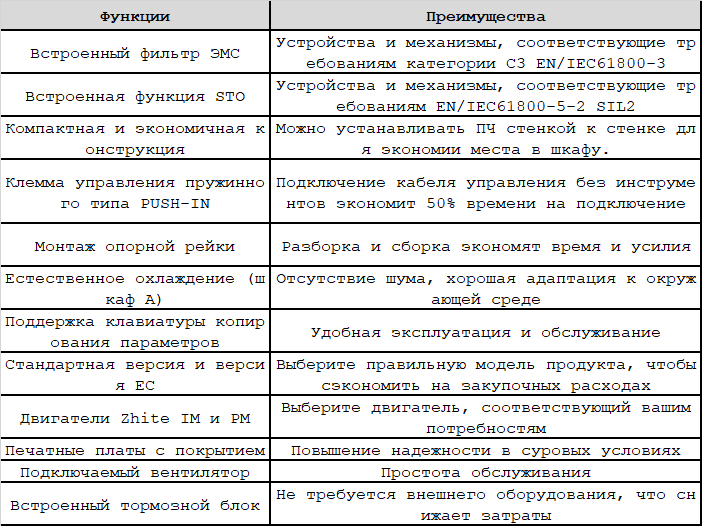

Особенности	Преимущества
Встроенный фильтр EMC 1)	Применение в соответствии с требованиями класса C3 EN/IEC61800-3
Встроенная функция STO 1)	Применение, отвечающее требованиям класса EN/IEC61800-5-2 SIL2
Компактный книжный дизайн	Можно установить рядом друг с другом, чтобы сэкономить место в шкафу
Контрольная клемма PUSH-IN	Соединение без инструментов может сэкономить 50% времени соединения
Поддержка монтажа направляющих 2)	Разборка и сборка экономят время и усилия
Естественное охлаждение (коробка А)	Отсутствие шума, хорошая адаптивность к окружающей среде
Поддержка клавиатуры копирования параметров	Удобство в работе и обслуживании партии
Две модели: стандартная версия и версия ЕС	Выберите подходящую модель продукта, чтобы сэкономить затраты на покупку
Поддержка двигателей IM и PM	Выбор электродвигателя, соответствующего требованиям приложения
Плата с покрытием	Повышение надежности в суровых условиях
Вставной вентилятор	Удобное обслуживание
Встроенный тормозной блок	Отсутствие внешнего распределения, снижение себестоимости

1. Модель EU стандартно оснащена встроенными фильтрами STO и EMC
2. Направляющий рельс является факультативной арматурой, только коробка A и B поддерживают монтаж направляющего рельса

Спецификация продукции:

Описание функции	Спецификационные показатели
Входное напряжение	AC 1PH 200V ~ 240V AC 3PH 200V ~ 240V AC 3PH 380V ~ 480V
Перегрузочная способность	150%/60s，180%/10s
Степень защиты	IP20
Условия окружающей среды	-10~50℃
Высота	Ниже 1000м, 1000-2000м без подъема, 100м с понижением емкости 1%
EMC	Встроенный фильтр C3 модели EU отвечает требованиям класса C3 (4 кГц/10 м)
Техника безопасности	Безопасная остановка крутящего момента (STO) соответствует конструкции EN/IEC 61800-5-2: SIL2
Управление электродвигателем	Режим управления вектором пространственного напряжения (V/F), режим управления вектором без PG (SVC)
Тип электродвигателя	Асинхронный двигатель, синхронный двигатель с постоянным магнитом
Внешнее электроснабжение	10В, максимальный выход 50мА; 24В, максимальный выход 100мА;
Аналоговый вход	AI1: 0~10V/0~20mA; AI2: 0~10V
Аналоговый выход	AO1: 0~10V/0~20mA
Цифровой ввод	4-канальный обычный вход (поддерживается только NPN) с максимальной частотой 1 кГц; 1 высокоскоростной ввод с максимальной частотой 50 кГц;
Цифровой выход	Выход коллектора с открытым контуром 1 - ой клеммы Y
Выход реле	Выход реле 2 группы (3A/AC250V, 1A/DC30V) Примечание: модель EU представляет собой набор реле + набор функциональных клемм STO;
Связь	Встроенный стандартный протокол 485 ModBus
Сертификация	Соответствие требованиям сертификации CE
