GD27 Serie Variador de Frecuencia Inteligente-INVT Electric España

Caracteristicas
Especificación
Solicitud
Descargar

1. Excelente conducción y control
* Admite control vectorial sin sensores y control de motor síncrono de imán permanente;
* Serie completa de unidades de frenado integradas;
* Comunicación Modbus incorporada, sin apagado en caso de corte de energía instantáneo;
* Admite control PLC simple y de múltiples velocidades;
* Los modelos EU tienen STO y EMC filtros integrados.

2. Sencillo y fácil de usar
* Interfaz de operación simple y amigable, estructura de parámetros simple, descarga de copia de parámetros con un solo clic, la depuración se vuelve más fácil;
* El producto es de tamaño pequeño y no tiene cubierta para el terminal de la línea eléctrica, lo que hace que la instalación en sitio sea más fácil y rápida.

3. Estable y confiable
* A través de un innovador diseño de conducto de aire independiente y una placa de circuito recubierta estándar, evita que entre polvo, aceite, etc. en el inversor, protege completamente los componentes electrónicos en la PCB y garantiza una vida útil más larga y confiabilidad del producto.

4. Ahorre tiempo y aumente la eficiencia
* Los inversores GD27 se pueden instalar uno al lado del otro para ahorrar espacio en el gabinete;
* Terminal de control tipo resorte PUSH-IN, el cableado sin herramientas es más rápido;
* Admite múltiples versiones, los clientes pueden elegir de manera flexible los productos adecuados según sus necesidades y reducir los costos de adquisición.

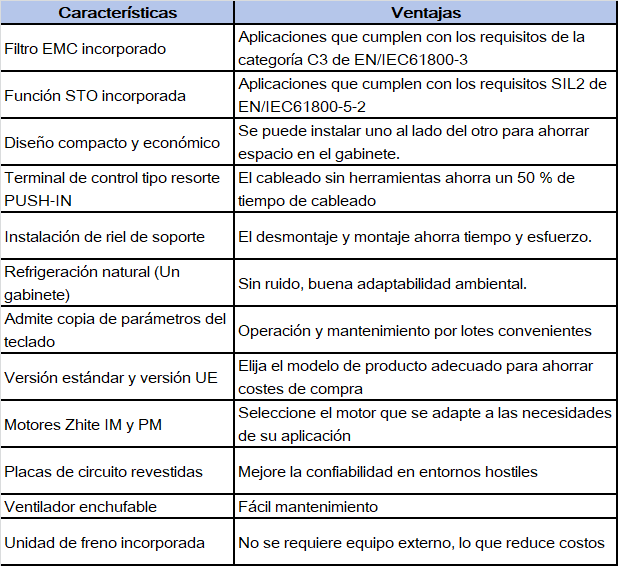

Características	Ventaja
Filtro EMC incorporado¹^）	Cumplen las aplicaciones con los requisitos de EN/IEC61800-3 Categoría C3
Función STO incorporada	Cumplen las aplicaciones con los requisitos SIL2 de EN/IEC61800-5-2
Diseño compacto en forma de libro	Se puede instalar en paralelo para ahorrar espacio en el gabinete.
PUSH-IN terminal de control tipo resorte	El cableado sin herramientas, puede ahorrar un 50% del tiempo de cableado
Soportan instalación de rieles	El desmontaje y montaje ahorran tiempo y esfuerzo
Enfriamiento natural (A caja)	Sin ruido, buena adaptabilidad ambiental.
Soportan teclado de copia de parámetros	Facilitan operación y mantenimiento por lotes
dos modelos versión estándar y versión EU	Elija el modelo de producto adecuado para ahorrar costes de compra
Soporta motores IM y PM	Elija un motor que satisfaga las necesidades de su aplicación
placa de circuito recubierta	Mejore la confiabilidad en ambientes hostiles
ventilador enchufable	Facil mantenimiento
Unidad de frenado incorporada	No es necesaria una configuración externa, lo que reduce los costes

1) Los modelos de la EU vienen de serie con STO y filtros EMC integrados

2) El riel guía es un accesorio opcional y solo los gabinetes A y B admiten la instalación del riel guía.

Especificaciones del producto:

Función descriptiva	Especificaciones
Voltaje de entrada	AC 1PH 200V ~ 240V AC 3PH 200V ~ 240V AC 3PH 380V ~ 480V
Capacidad de sobrecarga	150%/60s，180%/10s
Nivel de protección	IP20
Condiciones ambientales	-10~50℃
Altitud	Por debajo de 1000 m, de 1000 a 2000 m, la capacidad se reducirá en un 1% por cada aumento de 100 m.
EMC	El filtro C3 incorporado del modelo UE cumple con los requisitos C3 (4kHz/10m)
Tecnología de seguridad	Safe Torque Off (STO) cumple con EN/IEC 61800-5-2: diseño SIL2
control del motor	V/F，SVC
Tipo de motor	Motor asíncrono, motor síncrono de imanes permanentes
Fuente de alimentación externa	10 V, salida máxima 50 mA; 24 V, salida máxima 100 mA;
Entrada analogica	AI1: 0~10V/0~20mA; AI2: 0~10V
Salida analógica	AO1: 0~10V/0~20mA
Entrada digital	4 entradas comunes (solo admite NPN), frecuencia máxima 1kHz; 1 entrada de alta velocidad, frecuencia máxima 50 KHz;
Salida digital	Salida de colector abierto de terminal Y de 1 canal
Salida de relé	2 salidas de relé (3A/AC250V, 1A/DC30V) Nota: el modelo EU es un conjunto de relés + un conjunto de terminales de función STO;
Comunicación	Protocolo ModBus 485 estándar incorporado
Certificación	Cumplir con los requisitos de certificación CE
