INVT GD27 VFD para ventilador de alta velocidad en China

La industria mundial de placas de circuito impreso (PCB) es un sector de alta tecnología y rápido crecimiento que desempeña un papel vital en la fabricación de equipos electrónicos modernos. Las soplantes de alta velocidad desempeñan un papel importante en el proceso de producción de placas de circuito. Se utiliza un flujo de aire de alta velocidad para eliminar el polvo y las gotas de agua de las placas de circuito, lo que facilita el secado de las mismas y mejora la eficacia del siguiente proceso.

Si el proceso no cumple con las normas y la humedad de la placa de circuito no se seca por soplado, puede haber demasiadas impurezas en las placas de circuito fabricadas, o puede resultar mal adheridas las soldaduras automáticas, lo que aumenta la tasa de productos defectuosos. Con el fin de fabricar productos de estable y fiable calidad, un fabricante de placas de circuito en Zhejiang está buscando una solución de sistema de soplado de alta eficiencia y ahorro de energía.

Solución de INVT

Según el uso real del fabricante de circuitos,la aplicación de la solución de INVT que tiene como núcleo el inversor GD27 en soplantes de alta velocidad puede conseguir un funcionamiento de bajo consumo enérgico y alta eficiencia,al controlar la corriente y aumentar la velocidad para regular el flujo con estabilidad, en modo de constante corriente. El producto tiene las siguientes ventajas.

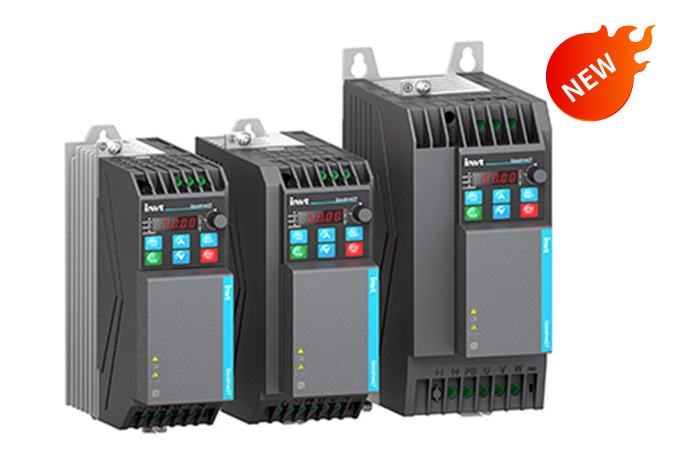

Características del inversor GD27:
* Plataforma de control de motor de nueva generación: con capacidad de accionamiento de motor asíncrono y motor síncrono de imanes permanentes, compatible con modos de control SVC y V/F
* Compatible con cable de motor largo: compatible con aplicaciones de cable de motor de hasta 150 m, sin necesidad de reactancias de salida externas
* Función de seguridad integrada: desconexión segura de par (STO)
* Gran adaptabilidad al ambiente: puede funcionar a plena carga de forma fiable hasta 50 ℃ ambiente

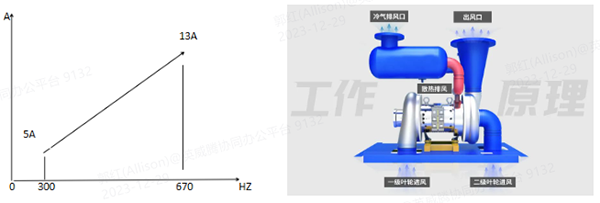

Diagrama de curvas del modo de corriente constante:

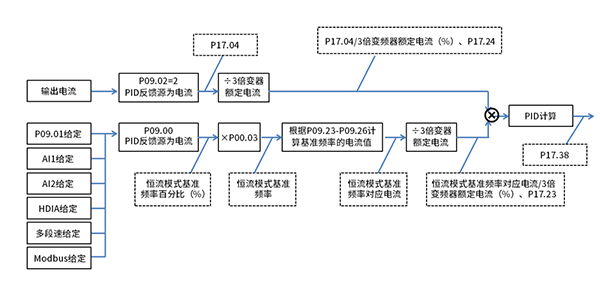

Diagrama de bloques de control del modo de corriente constante:

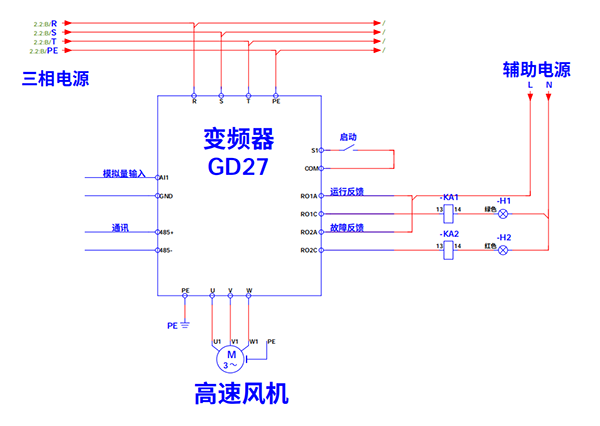

Diagrama de control general:

Beneficios para el cliente

Al adoptar la solución del inversor GD27 de INVT, el fabricante de placas de circuito ha conseguido los siguientes beneficios:

* Ahorro y reducción de consumo enérgico: el uso de soplante de alta velocidad consigue un ahorro de energía y una reducción del consumo al tiempo que cumple con los requisitos del proceso.
* Funcionamiento eficiente: el equipo funciona de forma más estable en el proceso de eliminación de agua y secado y el inversor trabaja normalmente por encima de los 500 Hz, con alta eficiencia.
* Mejora de la calidad: los soplantes de alta velocidad pueden suministrar energía de aire estable, lo que mejora la calidad de producción de las placas de circuito y la tasa de cualificación del producto.
* Prolongación de la vida útil: los soplantes de alta velocidad tienen un diseño razonable y una larga vida útil, lo que reduce la frecuencia de reemplazo de equipos de la fábrica de placas de circuito y los costes de inversión en equipos.
* Ecológico: los soplantes de alta velocidad cumplen con los requisitos medioambientales y funcionan con bajo nivel de ruido, sin producir sustancias nocivas, lo que contribuye al desarrollo ecológico de las fábricas de placas de circuito.

Con el rápido desarrollo de los sectores de los teléfonos inteligentes, los coches electrónicos, el Internet de las cosas y otros, la demanda de placas de circuito presenta una tendencia de crecimiento continuo, las fábricas de procesamiento de placas de circuito se enfrentan a oportunidades de actualización e innovación tecnológica. INVT cuenta con amplias aplicaciones en los equipos de dicha industria, además de los soplantes de alta velocidad, y se compromete a ayudar a los fabricantes de placas de circuito a mejorar su competitividad y ampliar la cuota de mercado a través de la innovación tecnológica, la mejora de calidad y la actualización de servicio, entre otros medios.
