La aplicación del variador de frecuencia de la serie Goodrive200A de INVT en la reforma de la máquina de cardador

1.Introducción

El principio de funcionamiento de la máquina de cardador es abrir y separar los rollos de algodón (fibra) enviados desde el proceso anterior o la capa de aceite de algodón (fibra química) suministrada por la caja de algodón, y hacer que todos los bloques de algodón en forma de bloques rizados se vuelvan Básicamente fibra simple y recta, y en este proceso, elimine las semillas rotas, las impurezas y las linternas sobrantes del proceso de limpieza, y luego integre cierta astilla y almacénela en el tubo de algodón para el proceso de dibujo.

La estructura se muestra en la Figura 1:

Figura 1 Dibujo de la tarjeta.
1-Feed roller 2-Feed plate 3-Three taker-in 4-Cylinder 5-Cover 6-Front/back cover
7-Doffer 8-Strip roller 9-Cleaning roller 10-Upper/lower roller 11-Bell mouth 12-Large calender roll

2.Requisitos de control

Este documento toma los requisitos de campo para la aplicación del variador de frecuecnia de INVT como ejemplo, como se muestra en la figura 2. El sistema requiere un variador de frecuecnia de 4 kW para controlar la velocidad de descarga y un inversor de 0,75 kW para controlar la alimentación del rodillo. La función del control se enumera a continuación:

● Salida de baja frecuencia y gran par, ya que la inercia del cilindro es demasiado grande, requiere un gran par durante el arranque a baja velocidad
● Estabilización rápida en la parada;
● Regulación de velocidad de salida analógica, linealiza la salida analógica al máximo;
● Voltaje de salida estable y pequeña corriente de arranque;
● Buena adaptabilidad al medio ambiente, especialmente a las altas temperaturas y el entorno intensivo en fibra de la industria textil;
● Realice la compatibilidad con parte de los programas de comunicación modificando el programa PLC.

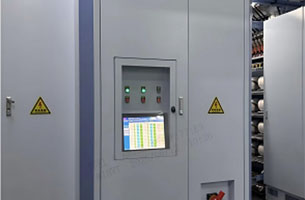

Figura 2 Imagen en vivo

3.Introducción del variador de frecuencia de la serie Goodrive200A de INVT

El variador de frecuencia de la serie Goodrive200A toma el sistema de control DSP como plataforma y adopta la tecnología de control V / F vectorizada, así como múltiples tipos de modos de protección. Se puede aplicar en un motor asíncrono para proporcionar una excelente función del variador. Está armado con un diseño optimizado del conducto de aire, configuración de hardware y funciones de software para mejorar en gran medida la usabilidad y la adaptabilidad al medio ambiente. Goodrive200A ha aprobado la certificación CE de TUV SUD y posee las siguientes características:

● Modo de configuración de frecuencia: digital / analógico / frecuencia de pulso / comunicación en serie / velocidad de varios pasos / PLC / PID simple; los usuarios pueden cambiar entre la combinación establecida y estos modos.
● Ajuste automático preciso de los parámetros del motor: realice el ajuste automático estático o rotativo de los parámetros del motor con precisión, fácil puesta en servicio y operación simple, mayor precisión de control y velocidad de respuesta;
● Función de control V / F vectorizado;
● Buen control de voltaje y corriente para reducir los tiempos de protección del inversor
● Proporciona múltiples tipos de modos de freno para realizar paradas rápidas;
● Alto umbral de sobretemperatura para adaptarse al entorno textil;
● Función de reinicio de seguimiento de velocidad: arranque el motor giratorio suavemente sin impacto;
● Función de regulación automática de voltaje: mantenga constante el voltaje de salida cuando cambie el voltaje de la red;
● Proporciona múltiples tipos de funciones de protección contra fallas: sobrecorriente, sobrevoltaje, bajo voltaje, sobretemperatura, pérdida de fase, sobrecarga, etc.

4.Sistema de cableado y depuración

Todo el sistema envía un comando de funcionamiento al variador de fecuencia basado en el PLC koyo original.El variador de fecuencia de la serie Goodrive200A es compatible con el acuerdo de comunicación Modbus-ASCII de la versión anterior, lo que hace que sea más conveniente modificar la comunicación.

4.1 Depuración del sistema

La puesta en servicio se compone principalmente de los siguientes puntos técnicos:

● Suavidad durante el inicio / parada;
● Conmutación de alta / baja velocidad;
● Compatibilidad de comunicación que se realiza modificando el PLC;
-Goodrive200A se configura de acuerdo con los parámetros del inversor Delta original;
-Modifique el programa PLC, ya que GD200A ya es compatible con el protocolo Modbus
-ASCII, los usuarios solo necesitan modificar la dirección de frecuencia.
-Observa el efecto de marcha y la suavidad al inicio / parada sin carga- Ejecución piloto cargada para garantizar que el proceso se pueda realizar correctamente
-Observar la estabilidad del sistema a largo plazo.

4.2 Configuración de parámetros del variador de frecuencia

La siguiente tabla enumera algunos parámetros clave del variador de frecuencia.

5.Conclusión

La participación de mercado de Koyo PLC es mucho menor que Simens y Mitsubishi, sin embargo, capturó una cierta cantidad de participación de mercado en la industria textil. Actualmente, estos dispositivos deben ser remodelados ya que la mayoría de los antiguos PLC y comunicaciones adoptan el modo Modbus-ASCII , por lo tanto, Goodrive200A proporciona cierta comodidad a este respecto, y ha mejorado el umbral de sobretemperatura y la función de prealarma de temperatura para que sea más adecuado para la industria textil, especialmente el mercado de remodelación. Este variador de frecuencia está armado con múltiples tipos de protecciones y funciones de salida de fallas, por ejemplo, cortocircuito, sobrecarga, sobrevoltaje, pérdida de fase y protección de bloqueo para garantizar que el sistema pueda funcionar de manera segura y eficiente.

Referencia

[1] Manual de operación para el variador de frecuencai de la serie Goodrive200A por Shenzhen INVT Electric Co., Ltd.
