INVT GD5000 y GD350A Variadores de Frecuencia para Sistemas de Cintas Transportadoras en una Planta de Carbón en Shaanxi

En un contexto de creciente competencia en la industria del carbón y mayores exigencias medioambientales, ¿cómo pueden las plantas de preparación de carbón mejorar el rendimiento de los sistemas de cintas transportadoras para lograr una producción eficiente, segura y energéticamente eficiente?

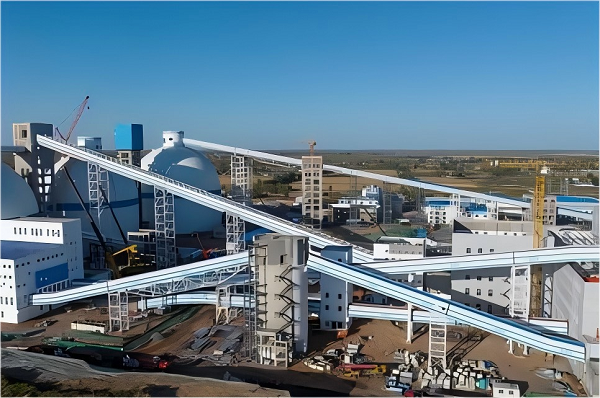

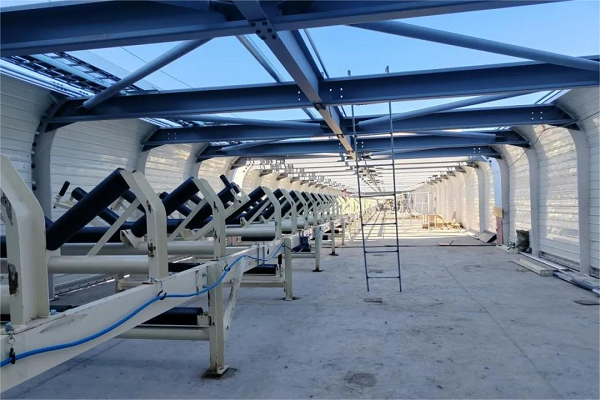

La planta de preparación de carbón de una empresa minera en la provincia de Shaanxi cuenta con 9 pasarelas de cintas transportadoras compuestas por más de 30 tramos. El tramo individual más largo de 46,5 metros. Como eslabón clave para el transporte continuo y eficiente en el proceso de lavado de carbón, estas cintas conectan estrechamente los distintos equipos de producción y áreas funcionales.

Necesidades del cliente

Para garantizar que el sistema de cintas transportadoras de la planta de preparación de carbón se convierta en una “línea vital de transporte” eficiente y fiable, el cliente solicitó variadores de frecuencia diseñados específicamente para accionar motores síncronos de imanes permanentes a prueba de explosión para minería, con una excelente capacidad para resistir impactos de carga.

El sistema debía contar con redundancia de potencia, asegurando una salida a plena carga incluso ante el fallo de una unidad individual, sin afectar a la producción. El control maestro-esclavo basado en una red de fibra óptica debía permitir una conmutación inteligente y sin interrupciones, sin intervención manual.

Además, mediante interfaces completas de comunicación remota, se requería una gestión centralizada y eficiente del arranque/parada de los equipos, la supervisión de datos y el tratamiento de averías.

Solución

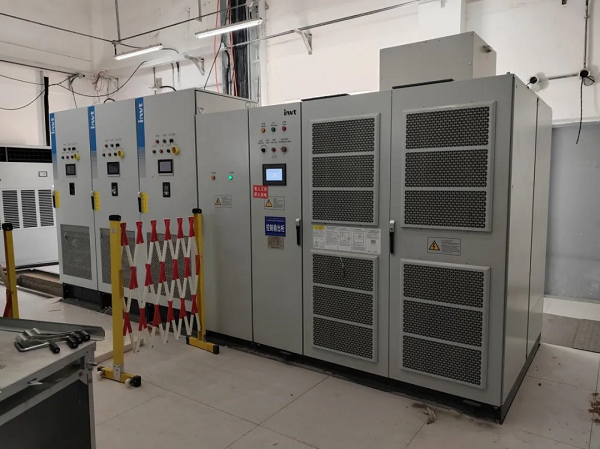

En función de los requisitos específicos del cliente en cuanto a tipo de carga, comunicación, modo de control maestro-esclavo y tipo de motor, INVT diseñó a medida una solución que incluye variadores de alta tensión GD5000 de 9 unidades integradas y variadores de baja tensión GD350A.

A continuación, se muestra el diagrama detallado del sistema de control.

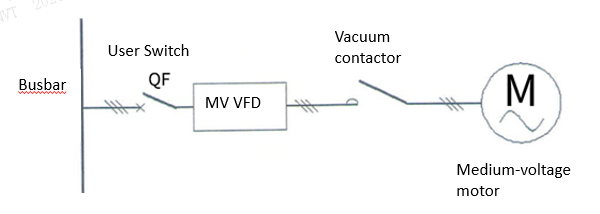

▲ Solución del sistema GD5000 ▲

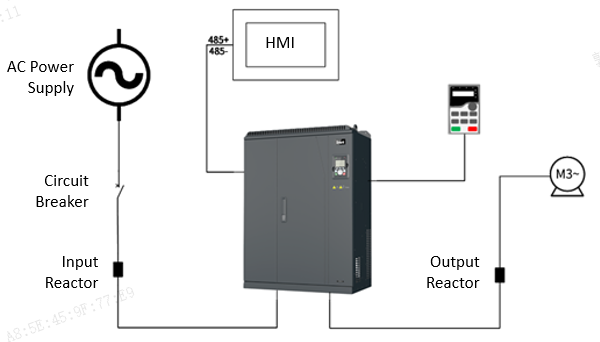

▲ Solución del sistema GD350A ▲

Sistema de control GD5000:

1. Utiliza procesadores multinúcleo y control vectorial en lazo cerrado para garantizar una regulación de velocidad de alta precisión y una rápida respuesta dinámica.

2. El sistema protege físicamente el variador mediante un armario de conmutación de salida e incorpora funciones de sincronización maestro-esclavo y compensación a baja frecuencia para lograr un equilibrio de potencia y un arranque estable.

Incluso en condiciones de carga pesada en pendientes, el sistema proporciona un potente par de arranque, evitando el deslizamiento de material y garantizando una operación segura y fiable.

El equipo admite un desplazamiento estable a baja velocidad de 0,1 m/s y es fácil de operar, reduciendo eficazmente la intensidad del trabajo.

Beneficios para el cliente

• Funcionamiento eficiente y ahorro de energía
  Permite regulación continua de velocidad del 0 al 100 %, ajustando con precisión la velocidad de la cinta según el caudal de carbón y reduciendo significativamente el consumo de energía.

• Protección flexible del equipo
  El arranque y parada suaves eliminan por completo los impactos mecánicos sobre la cinta, los rodillos y otros componentes, prolongando eficazmente la vida útil del sistema.

• Control estable y de alta precisión
  Garantiza un funcionamiento estable en condiciones complejas como cargas pesadas y desplazamiento a baja velocidad, evitando derrames de material y desviaciones de la cinta, lo que asegura la continuidad del transporte.

• Operación y mantenimiento remoto inteligente
  Todos los datos se integran en la plataforma central de control, permitiendo al personal de operación y mantenimiento supervisar el estado del equipo, ajustar parámetros y gestionar averías de forma remota, mejorando así la eficiencia y la seguridad de la gestión.

La exitosa aplicación de los variadores de alta y baja tensión INVT GD5000/GD350A en cintas transportadoras con motores de imanes permanentes ha mejorado significativamente la seguridad y la eficiencia energética del sistema, creando importantes beneficios económicos y sociales para el cliente.

La cartera diversificada de productos de INVT continuará proporcionando soporte técnico integral y soluciones fiables para la industria minera.
