Solução VFD INVT IPE300 para Descarregador Giratório na Anshan Iron & Steel, na China

I. Contexto do Projeto

O descarregador giratório (rotary dumper) é um dispositivo de descarga mecanizada em grande escala que pode girar vagões ferroviários abertos (como vagões de carvão e de minério) em um certo ângulo (geralmente 160-180 graus) para permitir que a carga seja descarregada por gravidade em silos subterrâneos ou correias transportadoras. Isso melhora muito a eficiência do descarregamento, reduz os custos de mão de obra e é amplamente utilizado em portos, siderurgia, geração de energia e outros setores de armazenamento e transporte de materiais.

Características do produto do descarregador giratório:

• Tipos: Descarregadores rotativos com inclinação lateral, inclinação traseira e rotor tipo C, adequados para diferentes estruturas de vagões e requisitos operacionais.
• Vantagens técnicas: Descarregamento eficiente: tempo de um único ciclo curto (tipicamente de 1 a 2 minutos), com capacidade de processamento de mais de 8.000 toneladas por hora. Controle automatizado: controle por CLP, que pode integrar posicionamento, prensagem, giro e outras ações. Durabilidade: feito de aço de alta resistência, adequado para condições severas de trabalho (como portos, metalurgia e minas).
• Áreas de aplicação: transporte e descarregamento de cargas a granel como carvão, minério e grãos.

II. Requisitos do Cliente

Anshan Iron and Steel é a primeira grande empresa siderúrgica integrada em escala do tipo na República Popular da China. É saudada como o “berço da indústria siderúrgica na República Popular da China” e o “filho mais velho da indústria siderúrgica na República Popular da China”, e tem feito contribuições notáveis para o desenvolvimento e o crescimento da indústria siderúrgica na República Popular da China.

O basculador rotativo na usina de sinterização da Anshan Iron and Steel é uma peça-chave de equipamento no sistema de transporte de matérias-primas. O basculador rotativo fixa vagões ferroviários abertos (como os tipos C60 e C70) em um ângulo específico (normalmente 160-180 graus) e usa a gravidade para descarregar materiais a granel (como concentrado de minério de ferro, coque, fundente etc.) dos vagões para uso no batelão de sinterização.

O cliente originalmente utilizava um basculador rotativo (Rockwell PLC + conversor de frequência Rockwell) fornecido pela Dalian Huarui Heavy Industry, e agora está passando por uma transformação de localização de conversão de frequência.

Requisito:

1. Sem alterar o sistema de controle original, o VFD produzido nacionalmente deve ser adaptado ao CLP Rockwell.
2. Posicionamento preciso e controle de posicionamento do veículo: o basculador rotativo e o vagão ferroviário aberto devem ser posicionados com precisão.

III. INVT Solution

Após considerar o desempenho do produto, soluções no local, serviços no local e os preços do produto, decidimos, por fim, usar a série IPE300 VFD da :contentReference[oaicite:0]{index=0}, que se comunica com o CLP Rockwell via o protocolo EIP.

Modelo de VFD: IPE300-0075-4-B *6 (4 unidades para o descarregador do caminhão basculante, 2 unidades para o descarregador rotativo)

A posição do carro aberto é ajustada finamente usando o descarregador do caminhão basculante para obter posicionamento preciso do carro aberto e do descarregador rotativo.

IV. Benefícios para o cliente

1. Devido à situação internacional, os clientes enfrentaram custos elevados e longos prazos de entrega ao comprar VFD da Rockwell. A substituição bem-sucedida da INVT resolveu esse problema para os clientes.
2. Em comparação com a marca original Rockwell, o VFD da INVT é menor e mais fácil de instalar.

A aplicação bem-sucedida do inversor de frequência INVT em descarregadores rotativos contribuiu de forma notável para acelerar o processo de nacionalização da Anshan Iron and Steel.

V. Conclusão

Com o aumento da maturidade da tecnologia de VFD e dos serviços produzidos na China, a substituição da produção chinesa tornou-se uma grande tendência. Aproveitando suas vantagens tecnológicas e a experiência acumulada, a INVT continuará avançando no caminho da produção na China e continuará a fazer avanços em projetos-chave para grandes clientes. No futuro, a INVT continuará avançando e promovendo a replicação e a promoção de soluções de produtos em indústrias como a metalurgia e os portos.

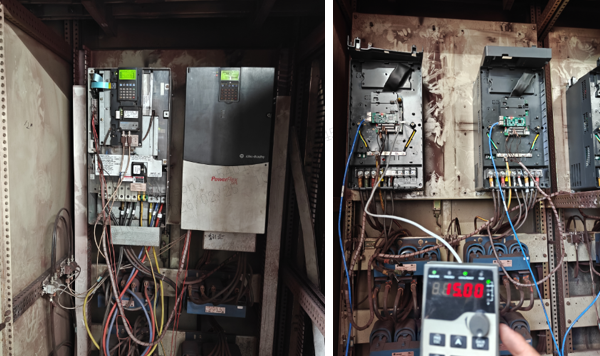

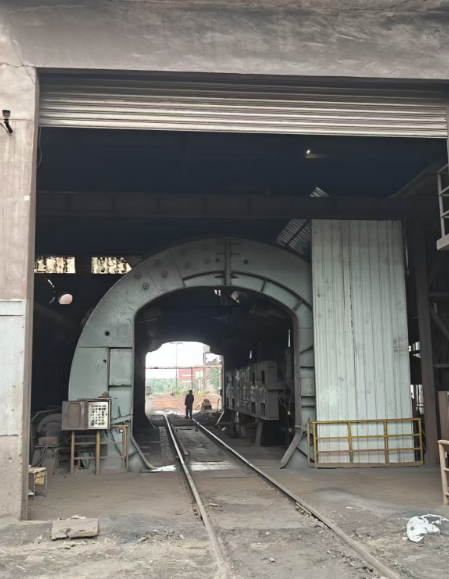

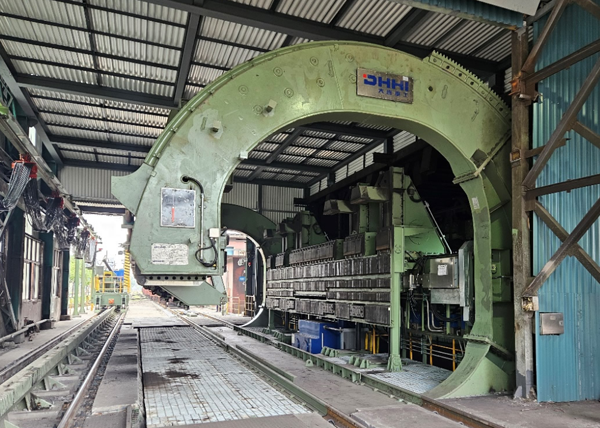

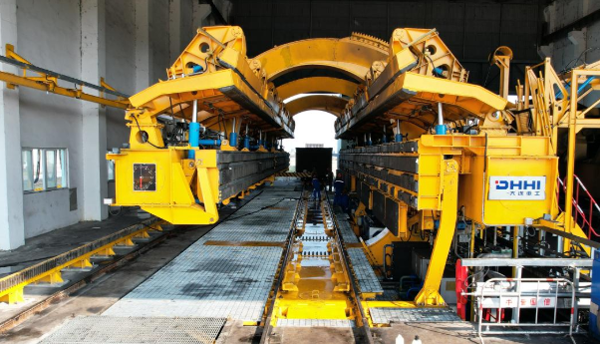

VI. Imagens de Aplicações no Local
