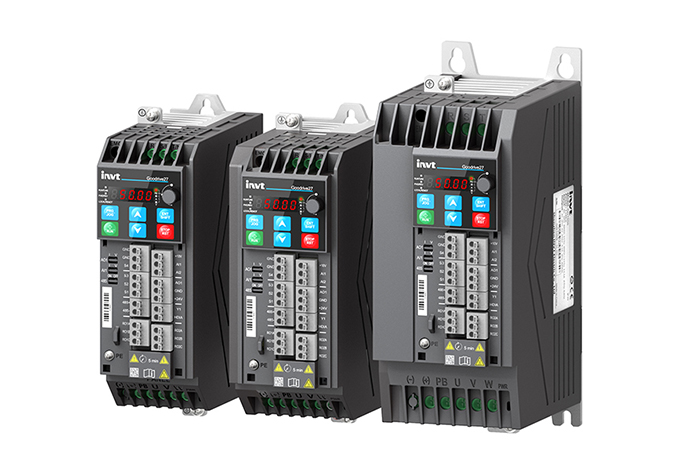

Convertisseur de fréquence portative de la série GD27-INVT Electric Français

Caractéristiques
spécification
Application
Télécharger

1. Excellent contrôle de l'entraînement
* Prise en charge du contrôle vectoriel sans capteur et du contrôle du moteur synchrone à aimant permanent ;
* Unité de freinage intégrée pour l'ensemble de la série ;
* Communication Modbus intégrée, mise hors tension instantanée sans arrêt ;
* Prise en charge de la vitesse multisegments et du contrôle PLC simple ;
* Filtres STO et CEM intégrés pour les modèles UE.

2. Simple et facile à utiliser
* Interface d'opération simple et amicale, structure de paramètres simple, téléchargement de la copie des paramètres à l'aide d'une seule touche, mise au point plus facile ;
* La petite taille du produit et la conception des bornes de ligne électrique sans couvercle, rendent l'installation du site plus facile et plus rapide.

3. Stable et fiable
* Grâce à la conception innovante du conduit d'air indépendant et aux circuits imprimés à revêtement standard, la poussière et l'huile ne peuvent pas pénétrer dans le convertisseur de fréquence, et les composants électroniques de circuits imprimés sont entièrement protégés, ce qui garantit une durée de vie et une fiabilité plus longues du produit.

4. Économie du temps et augmentation de l'efficacité
* Le convertisseur de fréquence GD27 peut être installé en parallèle pour économiser de l'espace dans l'armoire ;
* Borne de contrôle de type ressort de compression PUSH-IN, câblage sans outil plus rapide ;
* Prend en charge une variété de versions, les clients peuvent choisir de manière flexible le bon produit en fonction de leurs besoins et réduire les coûts d'approvisionnement.

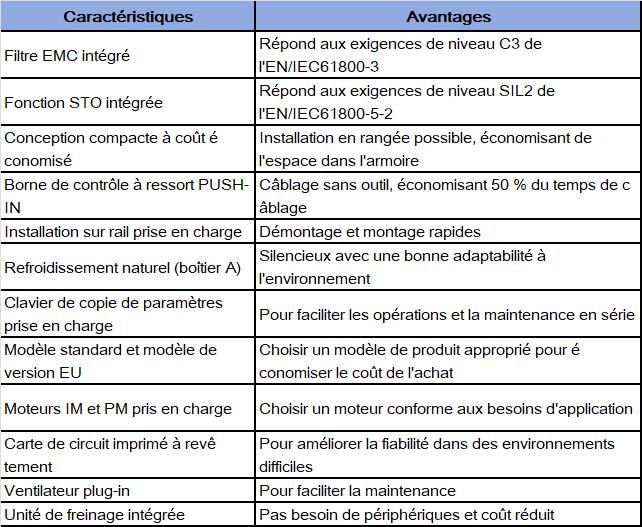

Caractéristiques	Avantages
Filtre CEM intégré¹⁾	Applications conformes aux exigences de la catégorie C3 de la norme EN/IEC61800-3
Fonction STO intégrée¹⁾	Applications conformes aux exigences de la classe SIL2 de la norme EN/IEC61800-5-2
Conception compacte semblable à la forme de livre	Montage en parallèle pour économiser de l'espace dans l'armoire
Borne de contrôle de type ressort de compression PUSH-IN	Câblage sans outil permettant d’économiser 50 % du temps de câblage
Prise en charge du montage sur rail²⁾	Démontage et installation permettant d’économiser du temps et des efforts
Refroidissement naturel (armoire A)	Pas de bruit, bonne adaptation à l'environnement
Prise en charge du clavier de copie des paramètres	Pratique pour les opérations par lots et la maintenance
Deux modèles : version standard et version UE	Choisir le bon modèle pour réduire les coûts d'achat
Prise en charge des moteurs IM et PM	Choisir le moteur adapté à l’application
Circuits imprimés revêtues	Fiabilité accrue dans les environnements difficiles
Ventilateur enfichable	Facilité d'entretien
Unité de freinage intégrée	Aucun besoin de composants externes permettant la réduction des coûts

1) Les modèles UE sont livrés en standard avec des filtres STO et CEM intégrés.
2) Le rail est un composant en option, et seuls les boîtiers A et B prennent en charge le montage sur rail.

Spécification du produit:

Description fonctionnelle	Normes de spécification
Tension d'entrée	AC 1PH 200 V ~ 240 V AC 3PH 200 V ~ 240 V AC 3PH 380 V ~ 480 V
Capacité de surcharge	150 %/60s, 180 %/10s
Indice de protection	IP20
Condition environnementale	-10~50℃
Altitude	En dessous de 1000m, 1000-2000m, pour chaque augmentation de 100 m de hauteur, la capacité est réduite de 1 %.
EMC	Les modèles de l’EU avec filtre C3 intégré répond aux exigences de la classe C3 (4 kHz/10 m)
Technologie de sécurité	L’arrêt de couple de sécurité (STO) est conforme à la conception EN/IEC 61800-5-2:SIL2
Contrôle du moteur	Mode de contrôle vectoriel de tension spatiale (V/F), mode de contrôle vectoriel sans PG (SVC)
Type de moteur	Moteur asynchrone, moteur synchrone à aimant permanent
Alimentation externe	10 V, sortie maximale 50 mA, 24 V, sortie maximale 100 mA ;
Entrées analogiques	AI1: 0~10 V/0~20 mA; AI2: 0~10 V
Sorties analogiques	AO1: 0~10 V/0~20 mA
Entrées numériques	4 entrées normales (NPN uniquement), fréquence maximale 1 kHz ; 1 entrée haute vitesse, fréquence maximale 50 kHz ;
Sorties numériques	1 sortie collecteur ouvert de bornes ouvertes en Y
Sorties relais	2 sorties relais (3 A/AC 250 V, 1 A/DC 30 V) Remarque : un ensemble de relais + un ensemble de bornes de fonction STO pour les modèles UE ;
Communication	Protocole ModBus standard 485 intégré
Certification	Répond aux exigences de la certification CE
