Application du produit INVT DA200 sur les massicots à double lame

Avec le développement rapide de l’industrie de l’impression et de l’emballage, les exigences concernant la qualité du papier et les machines d’impression haut de gamme augmentent continuellement. Le massicot, utilisé pour couper le papier à la taille et forme souhaitées, voit également sa demande croître, représentant une grande opportunité pour son développement.

Exigences du projet

Le massicot est utilisé pour transformer des rouleaux de papier selon des repères ou longueurs fixes en différentes tailles. Les massicots traditionnels atteignent la précision requise, mais présentent des limitations pour augmenter la vitesse. Les massicots à double lame offrent une précision supérieure et une vitesse de production élevée, jusqu’à 300 m/min. Toutefois, la qualité du papier coupé dépend directement du système, nécessitant une solution fiable pour augmenter la productivité tout en garantissant la qualité.

Solution INVT

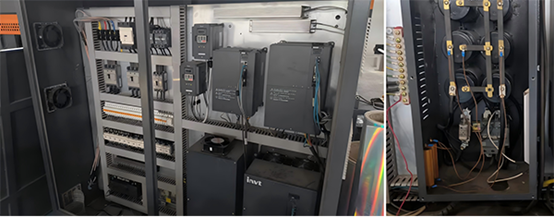

Pour répondre aux besoins de coupe rapide et précise, garantir des coupes nettes sans bords relevés ni effilochage, et simplifier le processus avec moins d’intervention humaine, INVT propose la solution DA200 + GD20 :
•    L’axe des couteaux rotatifs est entraîné par un servomoteur de 55 kW, assurant une coupe stable.
•    L’axe de traction utilise un servomoteur de 15 kW avec réducteur 1:3 pour pousser le papier vers les rouleaux de pression. Un encodeur est installé pour que le PLC calcule le diamètre du rouleau et contrôle la tension lors des accélérations/décélérations.
•    L’axe d’alimentation utilise un servomoteur de 7,5 kW pour transporter le papier coupé vers l’étape suivante.
•    Deux variateurs de fréquence de 2,2 kW : un pour le ventilateur de récupération des déchets, l’autre pour la bande transporteuse du papier coupé, contrôlant le recouvrement des feuilles.

Avantages pour le client

1.    Contrôle Modbus/pulses : utilisation de pulses différentiels 5V pour réduire les interférences et garantir la précision. Communication 485 pour modifier les paramètres des servomoteurs et afficher la vitesse sur HMI, stable et fiable.
2.    Algorithme de came électronique interne : réponse rapide, configuration simple, changement de papier facile. Les servomoteurs des axes de traction et d’alimentation utilisent des encodeurs multivues 23 bits pour une plus grande précision et mémoire de position en cas de coupure.
3.    Diversification de la production : la guillotine à double lame peut produire du papier à longueur fixe, du carton, du papier blanc, ainsi que des films laser ou emballages pour boissons.

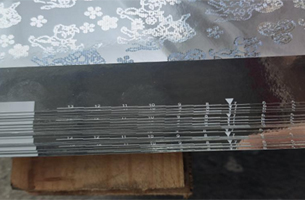

4.    Haute vitesse : modes longueur fixe et repères jusqu’à 300 m/min, assurant des coupes nettes et élargissant la capacité de production.

La solution INVT répond parfaitement aux exigences de positionnement rapide et production à haute vitesse, améliorant la qualité et l’efficacité par rapport au système précédent. Ces équipements intelligents et automatisés remplaceront progressivement les systèmes traditionnels. Les produits PLC et servomoteurs INVT sont largement utilisés dans l’industrie de l’impression et de l’emballage, permettant efficacité, faible coût et durabilité.
