전체 서보 회전 라벨링, INVT AX 시리즈 PLC의 라벨링 머신 적용

급속한 경제 발전은 포장 산업의 수준 향상을 더욱 촉진하고 산업의 관련 장비에 대한 관심도 증가했습니다.현재 포장 표면에 사용되는 라벨링 머신의 기능도 지속적으로 개선되고 있으며 식품 및 음료 산업 외에도 일상 화학, 제약 및 기타 산업에서도 널리 사용되며 시장 점유율도 꾸준히 증가하고 있습니다.

1. 회전형 라벨 부착기

회전식 라벨링 기계는 컨베이어 벨트를 통해 제품을 앞으로 이송하고 장치를 통해 제품을 회전 테이블로 보내며 회전 테이블은 계속 회전하여 제품을 2~3개의 작업대 라벨 위치에 라벨링하고 각 회전 테이블은 필요에 따라 다른 수의 제품 위치를 구성하며 각 위치는 제품을 회전시켜 제품의 다중 라벨 라벨링에 도달할 수 있습니다.

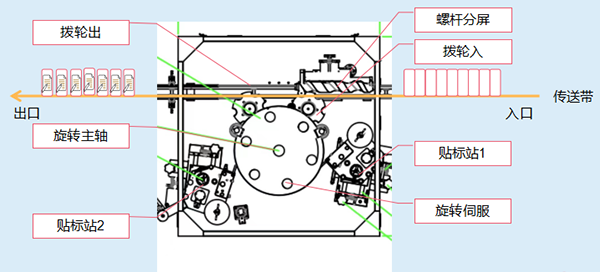

 기계 구조 프레임도

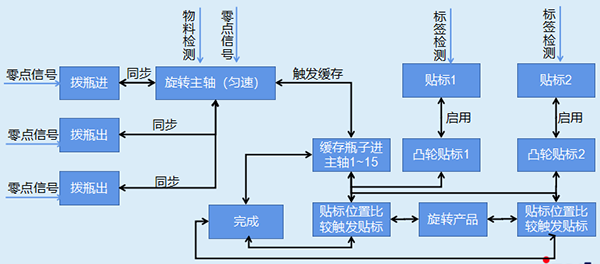

 모션 컨트롤 프레임

2．고객수요

현재 트랜스퍼 라벨링 기계는 중국에서 실제 사례가 거의 없으며 고객은 장비 기술의 요구 사항에 따라 라벨링 속도를 높이고 고정밀도와 안정성을 보장하는 데 중점을 두고 라벨링 작업을 완료해야 하며 다양한 모양의 팔레트가 임의의 각도로 회전하여 라벨링해야 합니다.

3. INVT 방안

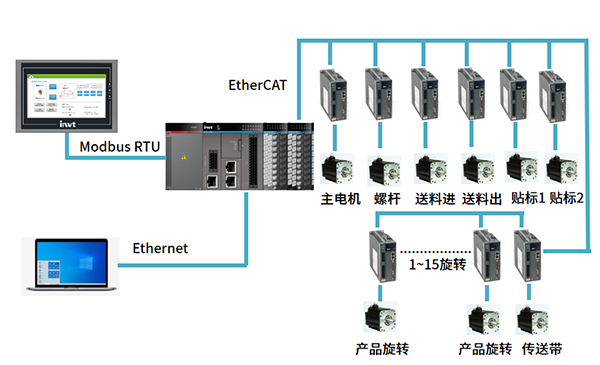

INVT의 AX 모션 컨트롤러는 입찰 캠 제어, 동기 제어, 가상 축 기능을 실현할 수 있으며 AX 버스 컨트롤러는 Ethercat 및 서보를 통해 연결되며 컨트롤러 스캔 주기는 2ms이며 입찰 속도가 더 빨라 고객의 요구를 충족시킬 수 있습니다.제품의 특성에 따라 INVT는 HMI+AX71 컨트롤러+DA200 서보+GD20 인버터 전체 솔루션을 출시하며, 이 솔루션은 고정밀 라벨 부착 및 생산성 향상 등의 장점이 있습니다.

 4. 고객수익

1. 새로운 모델을 개발하고 전체 서보 제어 방식을 사용하며 라벨링 정확도는 ±0.5mm입니다.
2. 생산 속도는 분당 18,000개로 고객 장비의 최대 한계에 도달합니다.
3.다양한 병형태의 생산가공(삼각병, 둥근병, 사각병)을 실현하여 다양한 스티커(단면접착, 다면접착, 주간접착)를 만족시킵니다.

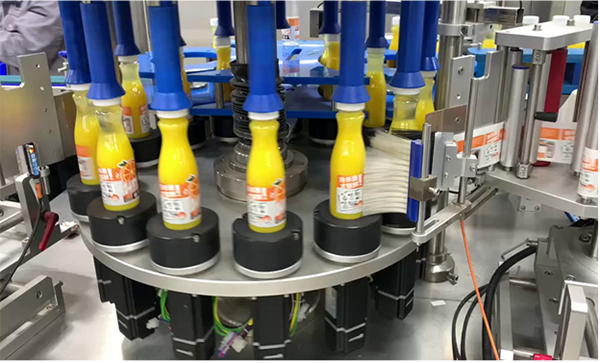

현장 응용 이미지

현재 라벨링 머신의 종류가 점차 증가하고 있으며 기술 수준이 비약적으로 발전하고 있으며 자동 고속 라벨링 머신이 주요 시장을 점유하고 있으며 포장 산업에서 많은 수요가 있습니다.INVT는 항상 포장 산업의 기술 혁신에 전념해 왔으며 포장 재료, 인쇄, 절단 등을 포함한 맞춤형 포장 공정의 솔루션을 제공하여 생산 라인과 협력하여 자동화 생산 라인을 매우 유연하고 가변적으로 만듭니다.
