Controlador de Elevador INVT EC160A Aplicado em Edifício Residencial no Peru para Operação Estável, Suave e Eficiente em Energia

Contexto
O INVT EC160A é um controlador de elevador integrado avançado que combina tecnologias de acionamento, controle e comunicação em rede em um único sistema. Este controlador é particularmente adequado para edifícios residenciais onde alta estabilidade, operação suave e eficiência energética são críticas. O EC160A garante a integração eficiente das funções de controle, acionamento e gerenciamento de elevadores por meio de controle vetorial em malha fechada, controle inteligente de elevadores e comunicação em rede.

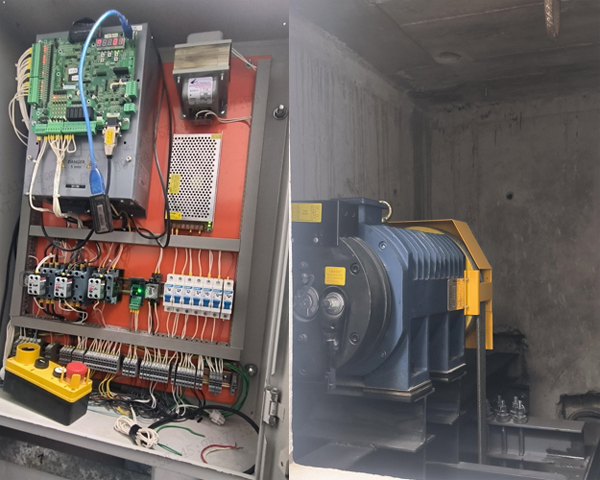

Neste caso, o EC160A foi instalado em um edifício residencial no Peru com um elevador de sala de máquinas única. O edifício possui nove andares, com uma velocidade nominal de 1 m/s e uma capacidade de 630 kg. Desde sua instalação há quase um ano, o elevador tem operado de forma estável, demonstrando excelente conforto na viagem, suavidade operacional e eficiência energética.

Necessidades do Cliente
Em edifícios residenciais, especialmente aqueles com um único elevador, os seguintes requisitos são essenciais:

1. Alta Estabilidade: O sistema de elevador precisa operar de forma confiável no uso diário, garantindo segurança e conforto para todos os residentes.

2. Operação Suave e Silenciosa: Minimizar o ruído e garantir uma viagem suave são críticos para manter um ambiente de vida pacífico.

3. Eficiência Energética: O sistema deve ser energeticamente eficiente, especialmente com uso frequente, para reduzir os custos operacionais.

Solução INVT
Para atender a esses requisitos, a INVT forneceu o controlador integrado de elevador EC160A, que incluía os seguintes recursos:

• Controle Vetorial em Malha Fechada: Garante controle preciso de velocidade, contribuindo para operação suave e estável.

• Operação de Resgate de Emergência: Inclui UPS de backup (220VCA) para funcionamento durante quedas de energia.

• Controle Avançado de Grupo: Suporta operação simultânea de vários elevadores, otimizando a eficiência.

• Compensação de Partida Sem Célula de Carga de Alto Desempenho: Garante partida suave sem células de carga, melhorando conforto e eficiência.

• Compensação da Zona Morta PWM: Reduz ruído do motor e perda de energia, melhorando conforto e eficiência.

Configuração do Sistema de Elevador:

• Controlador: EC160A-004-2(A) (1 unidade)

• Motor Sem Redutor: 220VCA, 4.2kW (1 unidade) + encoder sin/cos ERN1387 (1 unidade)

• Resistor de Frenagem: 35Ω/1200W (1 unidade)

• Teclado LCD Portátil: EC-PAD (1 unidade)

• Placa Superior do Elevador: EC-CTB-A (1 unidade)

• Placa de Chamada do Elevador: EC-CCB (1 unidade)

• Placa de Exibição & Chamada: DC-03B (10 unidades)

Valores da Solução
O controlador integrado de elevador INVT EC160A oferece várias vantagens significativas:

• Operação Ultra-Silenciosa: Ruído mínimo, preservando o ambiente residencial.

• Precisão de Nivelamento de Andar: Contribui para paradas suaves em cada andar.

• Eficiência Energética: Reduz consumo de energia, ideal para edifícios residenciais.

• Operação Diária Contínua: Alta confiabilidade para uso diário sem interrupções.

A aplicação bem-sucedida do EC160A neste edifício residencial confirma sua adequação para transporte vertical em ambientes residenciais, proporcionando uma solução confiável, confortável e eficiente para os residentes.
