INVT CLP TS600 + Servo DA180A para aplicação de máquina de corte

Hora de lançamento:2025-06-18
Quantidade de cliques: 129

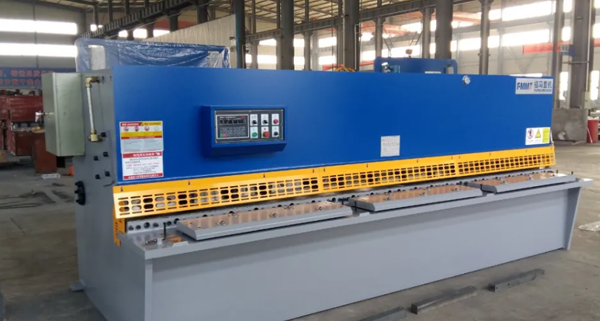

Resumo: O princípio de funcionamento da máquina de corte depende principalmente do movimento relativo entre as lâminas e as lâminas fixas. Quando a chapa passa pelo vão entre as lâminas superior e inferior, as lâminas cortam a chapa, realizando assim o corte. Um sistema hidráulico é geralmente utilizado para acionar o movimento das lâminas, que se caracteriza por alta eficiência e precisão. O processamento diário exige o corte do material em várias seções; devido à grande largura do material, o sistema de carregamento precisa sincronizar a alimentação de vários eixos e garantir um certo grau de precisão de alimentação.


Requisitos do cliente
Com a inovação contínua da tecnologia de automação, os requisitos dos clientes para a máquina de corte estão se tornando cada vez mais rigorosos. O equipamento atual apresenta os seguintes problemas, que precisam ser otimizados e atualizados:

  • A sincronização do carregamento é insuficiente, necessitando de ajuste fino secundário e não possui função de seleção de sincronização de dois e três eixos;

  • A inicialização precisa retornar a zero, o que afeta a eficiência, e a posição precisa ter uma função de memória e ser localizada automaticamente na posição de processamento;

  • O planejamento de corte por pedido não é inteligente o suficiente e as especificações precisam ser determinadas artificialmente;

Solução INVT
Para atender às necessidades dos clientes, a INVT lançou uma nova solução: servo acionamento série IHM+ CLP TS600 + servo DA180A. O esquema adota a tecnologia de controle TS633 + DA180A para garantir a operação estável e confiável da máquina de corte.

O CLP TS633, com excelentes capacidades de processamento de dados e alta velocidade de transmissão de dados, oferece aos usuários uma gama completa de soluções de acionamento e controle. O TS600 integra quatro tipos de controle automático de sequência, processo, informação e operação no mesmo sistema, e o controle em tempo real e as funções de computação complexas são complementados por sistemas de tempo real de software e hardware de alta confiabilidade.

Servo DA180A tipo N, comunicação por rede com o sistema de controle, período de sincronização de 1 ms, alta velocidade de comunicação e forte capacidade antiparasitária. O servomotor utiliza um encoder absoluto de 17 bits, que possui resposta rápida e alta precisão de posicionamento, podendo manter a posição atual após falha de energia. O DA180A possui uma função de frenagem dinâmica integrada, que pode interromper a operação imediatamente quando o alarme dispara durante a operação em alta velocidade e proteger o equipamento contra danos por impacto.


Valor da solução
Comparada com a máquina de corte tradicional, ela apresenta as seguintes características:

  • Maior precisão: Utilizando um sistema de controle e transmissão avançados, a função de grupo de eixos CLP realiza alimentação e alimentação sincronizadas, o que pode alcançar um corte de alta precisão com um erro de ±0,5 mm.

  • Maior grau de automação: O uso do sistema de controle numérico para controle pode alcançar um corte automático, reduzir a intervenção manual e melhorar a eficiência da produção.

  • Ampla gama de aplicações: Pode ser aplicada a uma variedade de chapas de diferentes materiais e espessuras, como metal, plástico, vidro, etc., atendendo às necessidades de diferentes indústrias e usuários.

  • Desde que o comprimento da matéria-prima e o tamanho do corte sejam inseridos, ela será posicionada automaticamente na posição de corte, o que é prático e rápido, e a função de contagem da quantidade é útil para os clientes contarem e gerenciarem.

Conclusão
Por meio de otimização contínua e inovação tecnológica, a INVT alcançou conquistas notáveis em compressores, equipamentos de elevação, embalagens de impressão, baterias de lítio e outros equipamentos de fabricação automatizada, conquistando a confiança e o reconhecimento de muitas empresas. No futuro, a INVT continuará investindo em P&D para oferecer aos usuários produtos e soluções de alta qualidade, economizando energia e aumentando a eficiência.
